路由系统 ——— 给 无依赖的双方 提供 通信和路由的能力

ARouter原理

使用ARouter在进行Activity跳转非常简单：初始化ARouter、添加注解@Route、发起路由。

1
2
3

// 在module app中
//1.初始化SDK
ARouter.init(mApplication); // 尽可能早，推荐在Application中初始化

// moduleA
// 2.在支持路由的页面上添加注解(必选)
// 路径注意至少需有两级，/xx/xx
@Route(path = "/test/activity")
public class YourActivity extend Activity {
    ...
}

1
2
3

// moduleB（没有依赖 moduleA）
// 3.发起路由跳转
ARouter.getInstance().build("/test/activity").navigation();

这样就使得没有依赖moduleA的moduleB能跳转到moduleA的Activity。

构建PostCard

想要跳转Activity最终必定是走到了 startActivity(intent)方法，而intent是一般需要目标Activity的Class

ARouter.getInstance()：

public static ARouter getInstance() {
  if (!hasInit) { // 未初始化则报异常
    throw new InitException("ARouter::Init::Invoke init(context) first!");
  } else {
    if (instance == null) {
      synchronized (ARouter.class) {
        if (instance == null) {
          instance = new ARouter();
        }
      }
    }
    return instance;
  }
}

获取ARouter单实例，没有初始化则报异常。

build(string)：

1
2
3

public Postcard build(String path) {
  return _ARouter.getInstance().build(path);
}

这里是调用了 _ARouter 的同名方法，返回了 Postcard。

ARouter实际是使用了外观模式，其所有方法都是调用了_ARouter的同名方法。

_ARouter:

protected Postcard build(String path) {
  if (TextUtils.isEmpty(path)) { //path不能为空
    throw new HandlerException(Consts.TAG + "Parameter is invalid!");
  } else {
    //path替换，这是预处理
    PathReplaceService pService = ARouter.getInstance().navigation(PathReplaceService.class);
    if (null != pService) {
      path = pService.forString(path);
    }
    return build(path, extractGroup(path), true);
  }
}

这里对path做了空校验和预处理替换。如果想重写path，可以写一个PathReplaceService实现类。接着又走到重载方法：

protected Postcard build(String path, String group, Boolean afterReplace) {
  if (TextUtils.isEmpty(path) || TextUtils.isEmpty(group)) {
    throw new HandlerException(Consts.TAG + "Parameter is invalid!");
  } else {
    ...
    return new Postcard(path, group);
  }
}

其中参数group是通过extractGroup(path)获取，也就是path的第一级，即”/test/activity”中的”test”。group的作用是作为路由的默认分组。

路由中的分组概念:

SDK中针对所有的路径(/test/1、/test/2)进行分组，分组只有在分组中的某一个路径第一次被访问的时候，该分组才会被初始化

可以通过 @Route 注解主动指定分组，否则使用路径中第一段字符串(/*/)作为分组

一旦主动指定分组之后，应用内路由需要使用 ARouter.getInstance().build(path, group) 进行跳转，手动指定分组，否则无法找到@Route(path = "/test/1", group = "app")

最后返回创建的Postcard实例。承载了一次跳转/路由需要的所有信息，它继承自路由元信息 RouteMeta：

public final class Postcard extends RouteMeta {

    // Base
    private Uri uri;                //使用Uri方式发起的路由
    private Object tag;             // A tag prepare for some thing wrong. inner params, DO NOT USE!
    private Bundle mBundle;         //启动activity的传入的Bundle
    private int flags = 0;         // 启动activity的Flags
    private int timeout = 300;      // 路由超时时间
    private IProvider provider;     // 如果是获取provider，就有值
    private boolean greenChannel;  //是绿色通道
    private SerializationService serializationService;
    private Context context;        //context
    private String action;          //启动activity的action

    // activity转场动画相关
    private Bundle optionsCompat;
    private int enterAnim = -1;
    private int exitAnim = -1;

    public Postcard(String path, String group) {
        this(path, group, null, null);
    }

    public Postcard(String path, String group, Uri uri, Bundle bundle) {
        setPath(path);
        setGroup(group);
        setUri(uri);
        this.mBundle = (null == bundle ? new Bundle() : bundle);
    }
    ...
}

public class RouteMeta {
    private RouteType type;         // 路由类型；activity、service、fragment、IProvider等，编译时会根据被@Route注解的类的类型来设置
    private Element rawType;        // 路由原始类型，在编译时用来判断
    private Class<?> destination;   // 目的地：具体的 XxxActivity.class等
    private String path;            // Path
    private String group;           // Group
    private int priority = -1;      // 优先级，越小优先级越高
    private int extra;              // Extra
    private Map<String, Integer> paramsType;  // 参数类型，例如activity中使用@Autowired的参数类型
    private String name; //路由名字，用于生成javadoc
    private Map<String, Autowired> injectConfig;  // 参数配置（对应paramsType）.
}

Postcard： 路由的信息。继承自RouteMeta。

RouteMeta： 路由元信息，即基础信息。

路由过程

整体步骤

通过path构建了PostCard后调用了其navigation()方法，也就是开始了路由过程：

public Object navigation() {
  return navigation(null);
}
public Object navigation(Context context) {
  return navigation(context, null);
}
public Object navigation(Context context, NavigationCallback callback) {
  return ARouter.getInstance().navigation(context, this, -1, callback);
}

连续走了两个重载方法，最后走到ARouter的navigation方法，并且把自己传了进去。ARouter的navigation方法同样会走到_ARouter的同名方法：

 // @param context     Activity or null.
 // @param postcard    Route metas
 // @param requestCode RequestCode，startActivity的requestCode
 // @param callback    cb，路由回调：找到目的地、未找到、中断、到达
protected Object navigation(final Context context, final Postcard postcard, final int requestCode, final NavigationCallback callback) {
    //若有PretreatmentService的实现，就进行预处理。可以在真正路由前进行一些判断然后中断路由。
    PretreatmentService pretreatmentService = ARouter.getInstance().navigation(PretreatmentService.class);
    if (null != pretreatmentService && !pretreatmentService.onPretreatment(context, postcard)) {
        // 预处理失返回false，路由取消.
        return null;
    }

    // 给路由设置context，例如启动activity需要。如果没有传就使用mContext，即初始化ARouter时传入的Application
    postcard.setContext(null == context ? mContext : context);

    try {
        // 1. 完善postcard信息（目前只有path、group，还需要知道具体目的地，例如要跳转到的activity信息）
        LogisticsCenter.completion(postcard);
    } catch (NoRouteFoundException ex) {
        //这里就是debug包中，没找到路由目的地时 经常出现的提示
        if (debuggable()) {
            runInMainThread(new Runnable() {
                public void run() {
                    Toast.makeText(mContext, "There's no route matched!\n" +" Path = [" + postcard.getPath() + "]\n" +
                            " Group = [" + postcard.getGroup() + "]", Toast.LENGTH_LONG).show();
                }
            });
        }
        //没找到的回调
        if (null != callback) {
            callback.onLost(postcard);
        } else {
            // 没有callback的话, （如果有）就回调到降低服务
            DegradeService degradeService = ARouter.getInstance().navigation(DegradeService.class);
            if (null != degradeService) {
                degradeService.onLost(context, postcard);
            }
        }
        return null;
    }
    //找到的回调
    if (null != callback) {
        callback.onFound(postcard);
    }
    // 2. 不是绿色通道的话，要先走拦截器
    if (!postcard.isGreenChannel()) {
        interceptorService.doInterceptions(postcard, new InterceptorCallback() {

            //拦截器处理结果：继续路由
            @Override
            public void onContinue(Postcard postcard) {
                // 3. 获取路由结果
                _navigation(postcard, requestCode, callback);
            }

             //拦截器处理结果：中断路由，回调中断
            @Override
            public void onInterrupt(Throwable exception) {
                if (null != callback) {
                    callback.onInterrupt(postcard);
                }
            }
        });
    } else {
        //绿色通道，不走拦截器，就获取路由结果
        return _navigation(postcard, requestCode, callback);
    }

    return null;
}

使用前面构建好的PastCard经过整体3个步骤，就完成了路由：

完善postcard信息：只有path、group还不行，还需要知道具体目的地，例如要跳转到的Activity信息。
拦截器处理：不是绿色通道的话，要先经过路由器的处理，结果是中断或者继续。
获取路由结果：例如进行目标Activity的跳转、获取IProvider实现对象、获取Fragment等。

获取路由结果

路由结果获取过程，也就是**_navigation()**方法：

private Object _navigation(final Postcard postcard, final int requestCode, final NavigationCallback callback) {
    final Context currentContext = postcard.getContext();
    //根据路由类型来走对应逻辑
    switch (postcard.getType()) {
        case ACTIVITY:
            // Activity， 使用postcard.getDestination()来构建intent、传入Extras、设置 flags、action
            final Intent intent = new Intent(currentContext, postcard.getDestination());
            intent.putExtras(postcard.getExtras());
            int flags = postcard.getFlags();
            if (0 != flags) {
                intent.setFlags(flags);
            }
            // 当前的context不是activity,需要添加flag:FLAG_ACTIVITY_NEW_TASK
            //（启动startActivity需有任务栈的，application/service启动activity没有任务栈，所以必须要new_task_flag新建一个任务栈）
            if (!(currentContext instanceof Activity)) {
                intent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
            }

            String action = postcard.getAction();
            if (!TextUtils.isEmpty(action)) {
                intent.setAction(action);
            }

            // 最后在主线程执行 熟悉的startActivity，
            runInMainThread(new Runnable() {
                @Override
                public void run() {
                    startActivity(requestCode, currentContext, intent, postcard, callback);
                }
            });
            break;
        case PROVIDER:
            //provider，指的是想要获取的服务，即IProvider的实现类。直接从postCard中获取。
            return postcard.getProvider();
        case BOARDCAST:
        case CONTENT_PROVIDER:
        case FRAGMENT:
        //Broadcast、ContentProvider、Fragment，都是使用postcard.getDestination()反射创建实例
            Class<?> fragmentMeta = postcard.getDestination();
            try {
                Object instance = fragmentMeta.getConstructor().newInstance();
                if (instance instanceof Fragment) {
                    ((Fragment) instance).setArguments(postcard.getExtras());
                } else if (instance instanceof android.support.v4.app.Fragment) {
                    ((android.support.v4.app.Fragment) instance).setArguments(postcard.getExtras());
                }
                return instance;
            } ...
    }
    return null;
}

从上面可见，postcard 经过完善后，路由类型type、目的地destination等都已经被赋了值。 destination就是目标类的class对象。

方法内容就是根据 路由类型来走对应逻辑：

Activity，使用postcard.getDestination()来构建intent、传入Extras、设置 flags、action，最后在主线程执行熟悉的startActivity
provider，指的是想要获取的服务，即IProvider的实现类。是直接从postCard中获取的，因为服务类是单例，只会在首次获取时创建
Broadcast、ContentProvider、Fragment，都是使用postcard.getDestination()反射创建实例

拦截器

拦截器模式是开发中常用设计模式之一，路由中也可以设置拦截器，对路径进行判断决定是否需要中断。

未设置绿色通道的路由需要经过拦截器处理，也就是interceptorService的doInterceptions() 方法

final class ARouter {
  ...

  private static InterceptorService interceptorService;
  ...

  public static void init(Application application) {
    if (!hasInit) {
      logger = _ARouter.logger;
      hasInit = _ARouter.init(application);
      if (hasInit) {
        _ARouter.afterInit();
      }
    }
  }
  ...
}

static void afterInit() {
  interceptorService = (InterceptorService) ARouter
  .getInstance()
  .build("/arouter/service/interceptor")
  .navigation();
}

InterceptorService继承IProvider，可见interceptorService也是一个服务，在 ARouter初始化后 获取，用于处理拦截器的逻辑。具体的实现类是InterceptorServiceImpl：

@Route(path = "/arouter/service/interceptor")
public class InterceptorServiceImpl implements InterceptorService {
...
    @Override
    public void doInterceptions(final Postcard postcard, final InterceptorCallback callback) {
        //有拦截器
        if (MapUtils.isNotEmpty(Warehouse.interceptorsIndex)) {
            ...
            LogisticsCenter.executor.execute(new Runnable() { //放入线程池异步执行
                @Override
                public void run() { //interceptorCounter 用于保证所有拦截器都走完，并且设置了超时
                    CancelableCountDownLatch interceptorCounter = new CancelableCountDownLatch(Warehouse.interceptors.size());
                    try {//执行第一个拦截器，如果没有中断 则递归调用继续后面的拦截器
                        _execute(0, interceptorCounter, postcard);
                        interceptorCounter.await(postcard.getTimeout(), TimeUnit.SECONDS);
                        if (interceptorCounter.getCount() > 0) {    // count>0说明超时了，拦截器还没处理完.
                            callback.onInterrupt(new HandlerException("The interceptor processing timed out."));
                        } else if (null != postcard.getTag()) {    //Tag!=null说明被某个拦截器回调中断了
                            callback.onInterrupt((Throwable) postcard.getTag());
                        } else {
                            callback.onContinue(postcard); // 所有拦截器处理完、没超时、也没异常，则继续路由
                        }
                    }...
                }
            });
        } else {
            //没有拦截器则继续路由
            callback.onContinue(postcard);
        }
    }

    private static void _execute(final int index, final CancelableCountDownLatch counter, final Postcard postcard) {
        if (index < Warehouse.interceptors.size()) {
            //从Warehouse.interceptors中获取第index个拦截器，走process方法，如果回调到onContinue就继续下一个；
            IInterceptor iInterceptor = Warehouse.interceptors.get(index);
            iInterceptor.process(postcard, new InterceptorCallback() {
                @Override
                public void onContinue(Postcard postcard) {
                    counter.countDown();
                    _execute(index + 1, counter, postcard);  // 继续下一个
                }
                @Override
                public void onInterrupt(Throwable exception) {
                    postcard.setTag(null == exception ? new HandlerException("No message.") : exception);    // save the exception message for backup.
                    counter.cancel();
                    ...
                }
            });
        }
    }

    @Override //此init方法会在服务被创建后调用。这里就是反射创建所有的拦截器实例
    public void init(final Context context) {
        LogisticsCenter.executor.execute(new Runnable() {
            @Override
            public void run() {
                if (MapUtils.isNotEmpty(Warehouse.interceptorsIndex)) {
                    //遍历Warehouse.interceptorsIndex ，使用存储与其中的拦截器class对象反射创建拦截器实例
                    for (Map.Entry<Integer, Class<? extends IInterceptor>> entry : Warehouse.interceptorsIndex.entrySet()) {
                        Class<? extends IInterceptor> interceptorClass = entry.getValue();
                        try {
                            IInterceptor iInterceptor = interceptorClass.getConstructor().newInstance();
                            iInterceptor.init(context);
                            //存入 Warehouse.interceptors
                            Warehouse.interceptors.add(iInterceptor);
                        }...
                    }
                    interceptorHasInit = true;
                    ...
                }
            }
        });
    }...
}

doInterceptions()方法中判断如果有拦截器，就放入线程池异步执行第一个拦截器，且使用interceptorCounter 保证所有拦截器都走完，同时也设置了超时。如果第一个拦截器没有回调中断则递归调用继续后面的拦截器。

拦截器的执行，是从Warehouse.interceptors中获取第index个拦截器，走process方法，如果回调到onContinue就继续下一个；若回调onInterrupt就中断路由。

那么拦截器是怎么获取的呢：InterceptorServiceImpl的 init方法：init()方法会在服务被创建后立即调用，如上所示就是遍历Warehouse.interceptorsIndex ，使用存储在其中的拦截器class对象反射创建拦截器实例，然后存在存入 Warehouse.interceptors。也即是说， ARouter初始化完成后就获取到了所有拦截器实例。

那么Warehous是什么？interceptorsIndex是如何存储的所有拦截器的class的？

路由元信息的收集

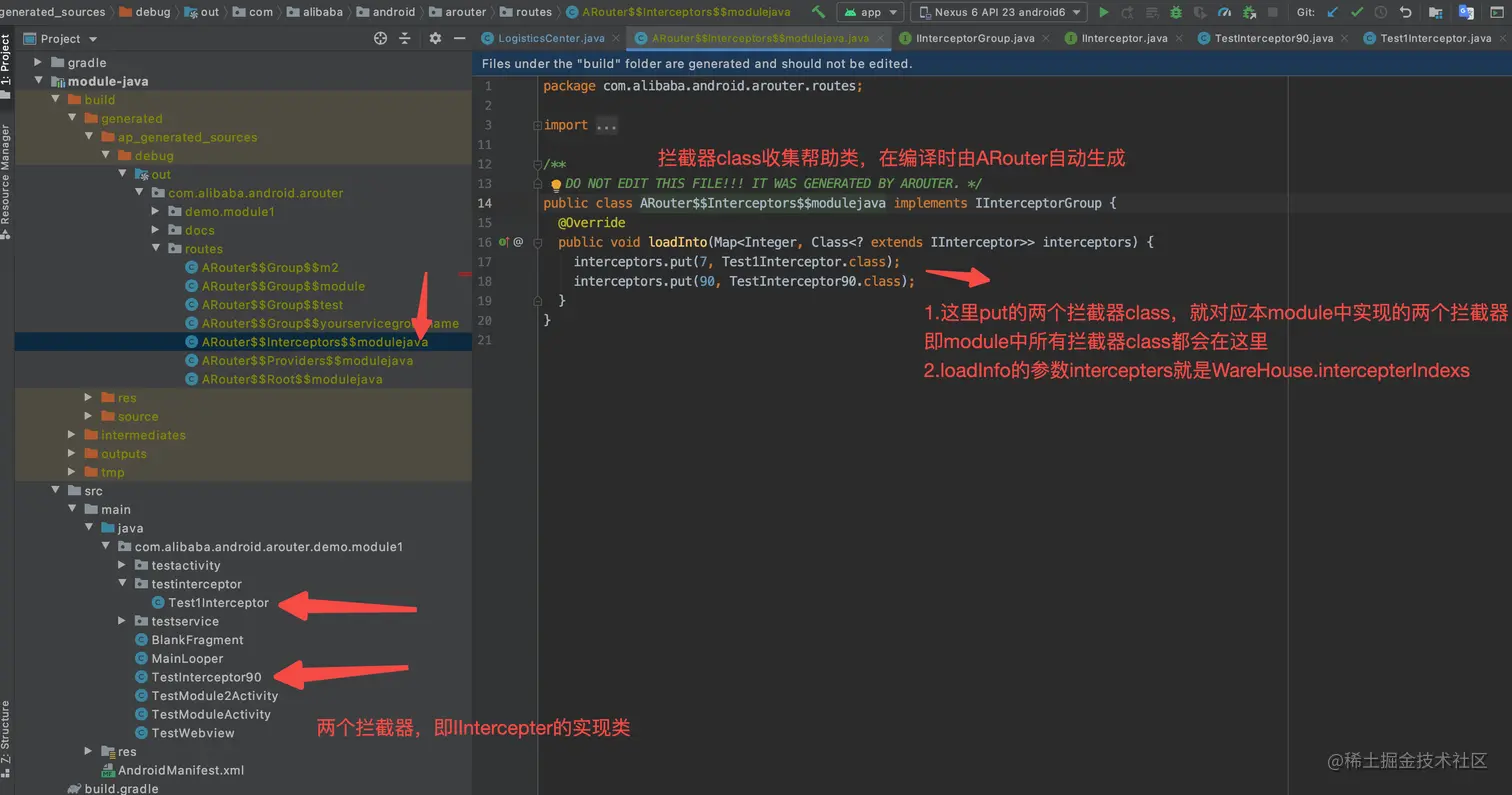

Warehouse意为仓库，用于存放被 @Route、@Interceptor注释的路由相关的信息，也就是我们关注的destination等信息。既然是仓库，那么就是有存有取

前面举的例子：moduleB发起路由跳转到moduleA的activity，moduleB没有依赖moduleA，只是在moduleA的activity上增加了@Route注解。由于进行activity跳转需要目标Activity的class对象来构建intent，所以必须有一个 中间人，把路径”/test/activity”翻译成Activity的class对象，然后moduleB才能实现跳转。（因此在ARouter的使用中 moduleA、moduleB 都是需要依赖 arouter-api的）

这个中间人那就是ARouter了，而这个翻译工所作用到的词典就是 Warehouse，它存着所有路由信息。

class Warehouse {
    //所有IRouteGroup实现类的class对象，是在ARouter初始化中赋值，key是path第一级
    //（IRouteGroup实现类是编译时生成，代表一个组，即path第一级相同的所有路由，包括Activity和Provider服务）
    static Map<String, Class<? extends IRouteGroup>> groupsIndex = new HashMap<>();
    //所有路由元信息，是在completion中赋值，key是path
    //首次进行某个路由时就会加载整个group的路由，即IRouteGroup实现类中所有路由信息。包括Activity和Provider服务
    static Map<String, RouteMeta> routes = new HashMap<>();

    //所有服务provider实例，在completion中赋值，key是IProvider实现类的class
    static Map<Class, IProvider> providers = new HashMap<>();
    //所有provider服务的元信息(实现类的class对象)，是在ARouter初始化中赋值，key是IProvider实现类的全类名。
    //主要用于使用IProvider实现类的class发起的获取服务的路由，例如ARouter.getInstance().navigation(HelloService.class)
    static Map<String, RouteMeta> providersIndex = new HashMap<>();

    //所有拦截器实现类的class对象，是在ARouter初始化时收集到，key是优先级
    static Map<Integer, Class<? extends IInterceptor>> interceptorsIndex = new UniqueKeyTreeMap<>("...");
    //所有拦截器实例，是在ARouter初始化完成后立即创建
    static List<IInterceptor> interceptors = new ArrayList<>();
...
}

Warehouse存了哪些信息呢？

groupsIndex， 所有路由组元信息。是所有IRouteGroup实现类的class对象，是在ARouter初始化中赋值，key是path第一级。IRouteGroup实现类是编译时生成，代表一个组，即path第一级相同的所有路由，包括Activity和Provider服务）。
routes， 所有路由元信息。是在LogisticsCenter.completion中赋值，key是path。首次进行某个路由时就会加载整个group的路由，即IRouteGroup实现类中所有路由信息。包括Activity和Provider服务
providers， 所有服务provider实例。在LogisticsCenter.completion中赋值，key是IProvider实现类的class
providersIndex， 所有provider服务元信息(实现类的class对象)。是在ARouter初始化中赋值，key是IProvider实现类的全类名。 用于使用IProvider实现类class发起的获取服务的路由，例如ARouter.getInstance().navigation(HelloService.class)
interceptorsIndex， 所有拦截器实现类class对象。是在ARouter初始化时收集到，key是优先级
interceptors， 所有拦截器实例。是在ARouter初始化完成后立即创建

其中groupsIndex、providersIndex、interceptorsIndex是ARouter初始化时就准备好的基础信息，为业务中随时发起路由操作（Activity跳转、服务获取、拦截器处理）做好准备。

那么 Warehouse的信息是如何收集到的呢？

final class _ARouter {
    ...

    protected static synchronized boolean init(Application application) {
        mContext = application;
        LogisticsCenter.init(mContext, executor);
        ...

        return true;
    }

_ARouter的init方法中调用了LogisticsCenter的init方法。 LogisticsCenter意为物流中心，上面提到的完善postcard的completion操作也是此类提供。

//LogisticsCenter.java
//LogisticsCenter初始化，加载所有的路由元信息
public synchronized static void init(Context context, ThreadPoolExecutor tpe) throws HandlerException {...
    try {
        long startInit = System.currentTimeMillis();
        //先尝试使用AGP transform 收集 根帮助类 后 写好的注入代码（要先引入插件才行 apply plugin: 'com.alibaba.arouter'）
        loadRouterMap();
        if (registerByPlugin) {
            //registerByPlugin为true说明使用AGP加载ok了（通常都会用AGP，即registerByPlugin为true）
            logger.info(TAG, "Load router map by arouter-auto-register plugin.");
        } else {
            //若没有使用 AGP transform，就用ClassUtils.getFileNameByPackageName来搜集dex中ROUTE_ROOT_PAKCAGE包下的所有类，即编译时生成的所有帮助类
            //这样的话，就是运行时 遍历搜集 会比较耗时，也就是init会较为耗时；而AGP transform 是在编译时完成收集的。
            //当前app是新安装时才会走（收集到的帮助类会缓存到SP文件）
            Set<String> routerMap;
            if (ARouter.debuggable() || PackageUtils.isNewVersion(context)) {
                logger.info(TAG, "Run with debug mode or new install, rebuild router map.");
                // 这写帮助类是在编译时由arouter-compiler生成
                routerMap = ClassUtils.getFileNameByPackageName(mContext, ROUTE_ROOT_PAKCAGE);
                if (!routerMap.isEmpty()) {
                    context.getSharedPreferences(AROUTER_SP_CACHE_KEY, Context.MODE_PRIVATE).edit().putStringSet(AROUTER_SP_KEY_MAP, routerMap).apply();
                }
                PackageUtils.updateVersion(context);
            } else {
                //不是新安装的版本，就从SP文件中读取
                routerMap = new HashSet<>(context.getSharedPreferences(AROUTER_SP_CACHE_KEY, Context.MODE_PRIVATE).getStringSet(AROUTER_SP_KEY_MAP, new HashSet<String>()));
            }...
            //遍历帮助类，区分是哪种帮助类，然后反射创建帮助类实例后，调用其loadInto方法来填充Warehouse相应的Map
            for (String className : routerMap) {
                if (className.startsWith(ROUTE_ROOT_PAKCAGE + DOT + SDK_NAME + SEPARATOR + SUFFIX_ROOT)) {
                    //类名开头：com.alibaba.android.arouter.routes.ARouter$$Root
                    //填充Warehouse.groupsIndex，即所有IRouteGroup实现类的class对象
                    ((IRouteRoot) (Class.forName(className).getConstructor().newInstance())).loadInto(Warehouse.groupsIndex);
                } else if (className.startsWith(ROUTE_ROOT_PAKCAGE + DOT + SDK_NAME + SEPARATOR + SUFFIX_INTERCEPTORS)) {
                    //类名开头：com.alibaba.android.arouter.routes.ARouter$$Interceptors
                    //填充Warehouse.interceptorsIndex，即所有IInterceptor实现类的class对象
                    ((IInterceptorGroup) (Class.forName(className).getConstructor().newInstance())).loadInto(Warehouse.interceptorsIndex);
                } else if (className.startsWith(ROUTE_ROOT_PAKCAGE + DOT + SDK_NAME + SEPARATOR + SUFFIX_PROVIDERS)) {
                    //类名开头：com.alibaba.android.arouter.routes.ARouter$$Providers
                    //填充Warehouse.providersIndex，即所有provider的RouteMeta
                    ((IProviderGroup) (Class.forName(className).getConstructor().newInstance())).loadInto(Warehouse.providersIndex);
                }
            }
        }...
    }
}

LogisticsCenter初始化就是加载所有的路由 元信息的过程，有两种方式：

走loadRouterMap()方法：直接使用在编译时收集好的帮助类信息，然后反射创建 帮助类实例后，调用其loadInto方法来填充Warehouse相应的Map。这需要开发者要先引入插件才行 apply plugin: ‘com.alibaba.arouter’。如果加载成功，registerByPlugin这个值就为true，否则false。
若第一步没有加载成功，即registerByPlugin为false：就会使用ClassUtils.getFileNameByPackageName在运行时搜集dex中” com.alibaba.android.arouter.routes“包下的所有类(即帮助类)，然后遍历，区分是哪种帮助类。接着反射创建帮助类实例后，调用其loadInto方法来填充Warehouse相应的Map。

两种方式对比：

相同点：都是使用帮助类信息反射创建帮助类实例后，调用其loadInto方法来填充Warehouse相应的Map。
不同点：在于帮助类信息的收集方式。前者是在编译时搜集就完毕了，后者是运行时。

一般都是使用第一种，因为 运行时遍历dex搜集会比较耗时，而第一种在编译时已经收集好了

先看两个问题：

上面提到的帮助类是个啥？ 如何使用帮助类填充Warehouse的？
为啥帮助类还要收集？还分编译时收集、运行时收集？

拦截器元信息

我们先来看拦截器元信息(拦截器class信息)是如何通过帮助类填充的：

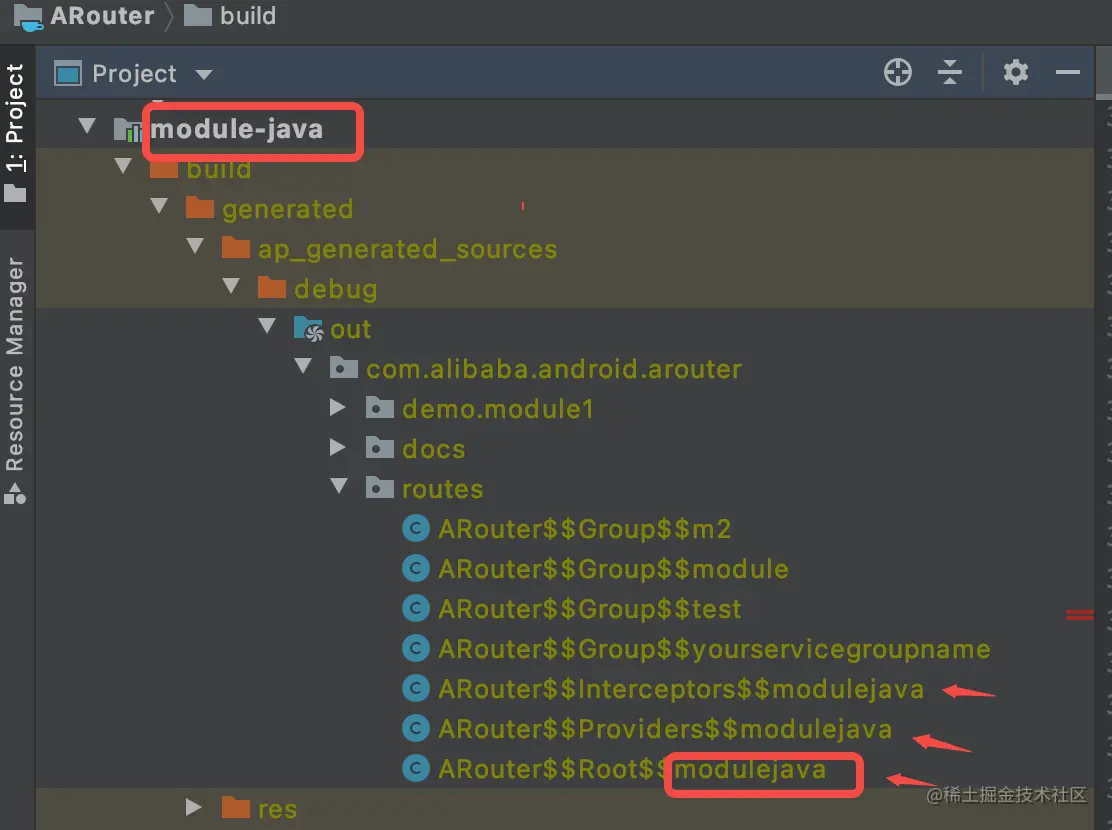

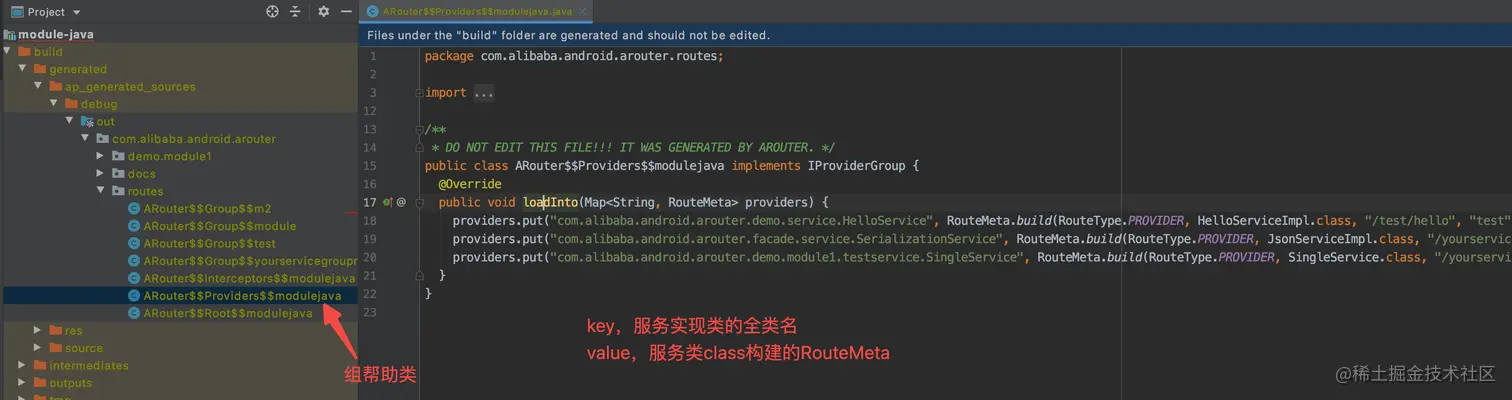

上图是ARouter工程编译后module-java的build目录， ARouter$$ 开头的这些类都是在ARouter在编译过程中生成，它们就是所谓的帮助类：

ARouter$$Interceptors$$modulejava 这个类就是一个帮助类，帮助WareHouse填充WareHouse.interceptorsIndex。它实现接口IInterceptorGroup，loadInfo方法接受一个 Map<integer, class<? extends iinterceptor>></integer,>，也就是WareHouse.interceptorsIndex的类型。 loadInfo方法体内，是用接收的map来put当前module所有拦截器的class，即使用 @Interceptor 注解并实现 IInterceptor 接口的类。

在上面LogisticsCenter的init方法中第二种加载方式中看到，确实是遍历收集到的帮助类，然后使用类名判断是 ARouter$$Interceptors$$modulejava，接着就调用loadInfo方法，这就实现了对WareHouse.interceptorsIndex的赋值。也就是说，有了 ARouter$$Interceptors$$modulejava ，我们就能在ARouter初始化时对WareHouse.interceptorsIndex进行赋值，就为创建所有拦截器实例做好了准备。

ARouter$$Interceptors$$modulejava的loadInfo方法中拦截器实现类class是如何获取的呢？—— 编译时对注解 @Interceptor 的解析，解析过程将在下篇中介绍。

路由组元信息

路由组元信息的收集是通过 —— ARouter$$Root$$xxx —— 根帮助类：即用来帮助对 WareHouse.groupsIndex 赋值。这样就会把path第一级相同的所以路由分到同一个组中。一个module对应一个根帮助类。xxx是module名，就是在build.gradle中配置的 AROUTER_MODULE_NAME 。

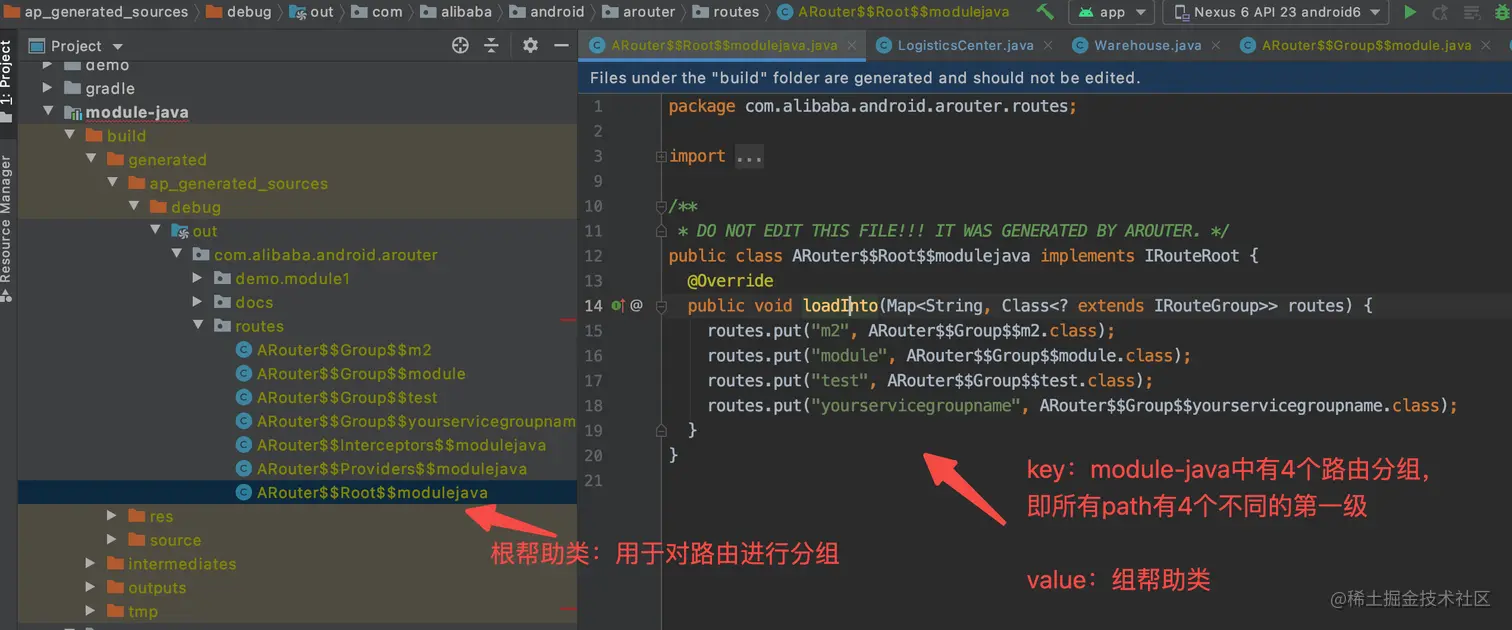

如上图， ARouter$$Root$$modulejava 就是根帮助类，帮助WareHouse填充 Warehouse.groupsIndex。实现自 IRouteRoot接口，loadInfo方法接受一个 Map<string, class<? extends iroutegroup>></string,>，也就是WareHouse.groupsIndex 的类型。 loadInfo方法体内，是用接收的map来put当前module所有路由组帮助类的class 。

在上面LogisticsCenter的init方法中同样对遍历收集到的帮助类判断类名，接着就调用loadInfo方法，这就实现了对WareHouse.groupsIndex 的赋值。

根帮助类，目的就是对路由进行分组，分组的好处是避免一次性加载所有路由，减少反射耗时和内存占用的性能问题。

根帮助类也是在编译时生成

路由元信息

路由元信息的收集是通过 —— ARouter$$Group$$xxx —— 组帮助类：即用来帮助对 WareHouse.routes 赋值。也就是把同组的路由put到WareHouse.routes。一个module可能有多个组，即对应有多个根帮助类，xxx是组名，即path第一级。

如上图， ARouter$$Group$$test 就是组帮助类，帮助WareHouse填充 Warehouse.routes。实现自 IRouteGroup接口，loadInfo方法接受一个 Map<string, routemeta></string,>，也就是WareHouse.routes 的类型。 loadInfo方法体内，是用接收的map来put 当前组的所有路由元信息 。 其中最重要的就是每个路由的目标类class。

在上面LogisticsCenter的init方法中没有看到对组帮助类的处理。ARouter的设计是：在使用时才进行加载，即首次使用某个组的路由时，才会使用组帮助类对 WareHouse.routes 进行填充。

组帮助类，目的就是首次使用时一次性加载本组所有路由元信息。这比较符合实际使用场景：一般同组的路由都是同业务的内容，当前用户进入此业务时，就把本组路由元信息准备好，是比较合理的。

组帮助类也是在编译时生成。

provider元信息

provider元信息其实在上面路由元信息中已经包含了，为啥还要单独拎出来呢？我们回头看下 _ARouter的navigation方法：

protected  T navigation(Class service) {
    Postcard postcard = LogisticsCenter.buildProvider(service.getName());
    if (null == postcard) {
        postcard = LogisticsCenter.buildProvider(service.getSimpleName());
    }
    if (null == postcard) {
        return null;
    }
    postcard.setContext(mContext);
    LogisticsCenter.completion(postcard);
    return (T) postcard.getProvider();
    ...

}

protected Object navigation(final Context context, final Postcard postcard, final int requestCode, final NavigationCallback callback) {
    ...

}

前面介绍了4个参数的方法，而上面这个传服务class的重载方法就是单独给获取provider服务使用的。看到通过LogisticsCenter使用服务类name获取到了PostCard，然后经过完善PostCard，直接获取provider服务。

//LogisticsCenter.java
public static Postcard buildProvider(String serviceName) {
    RouteMeta meta = Warehouse.providersIndex.get(serviceName);
    if (null == meta) {
        return null;
    } else {
        return new Postcard(meta.getPath(), meta.getGroup());
    }
}

其中Postcard其实就是从 Warehouse.providersIndex 中获取到的RouteMeta后构建的。而Warehouse.providersIndex的赋值就是通过 ——ARouter$$Providers$$xxx —— Provider帮助类：

帮助类是用来帮助填充WareHouse中的元数据的。

AGP方式加载路由

路由信息收集的第一种方式，这是一般都会使用到的方式，也就是loadRouterMap()方法：

public class LogisticsCenter {
    private static boolean registerByPlugin;

    private static void loadRouterMap() {
        registerByPlugin = false;
        //主动注册插件 会在此处插入代码。调用此方法就注册了全部的 Routers、Interceptors、Provider

    }
   ...

反编译 ARouter demo APK后，查看LogisticsCenter：

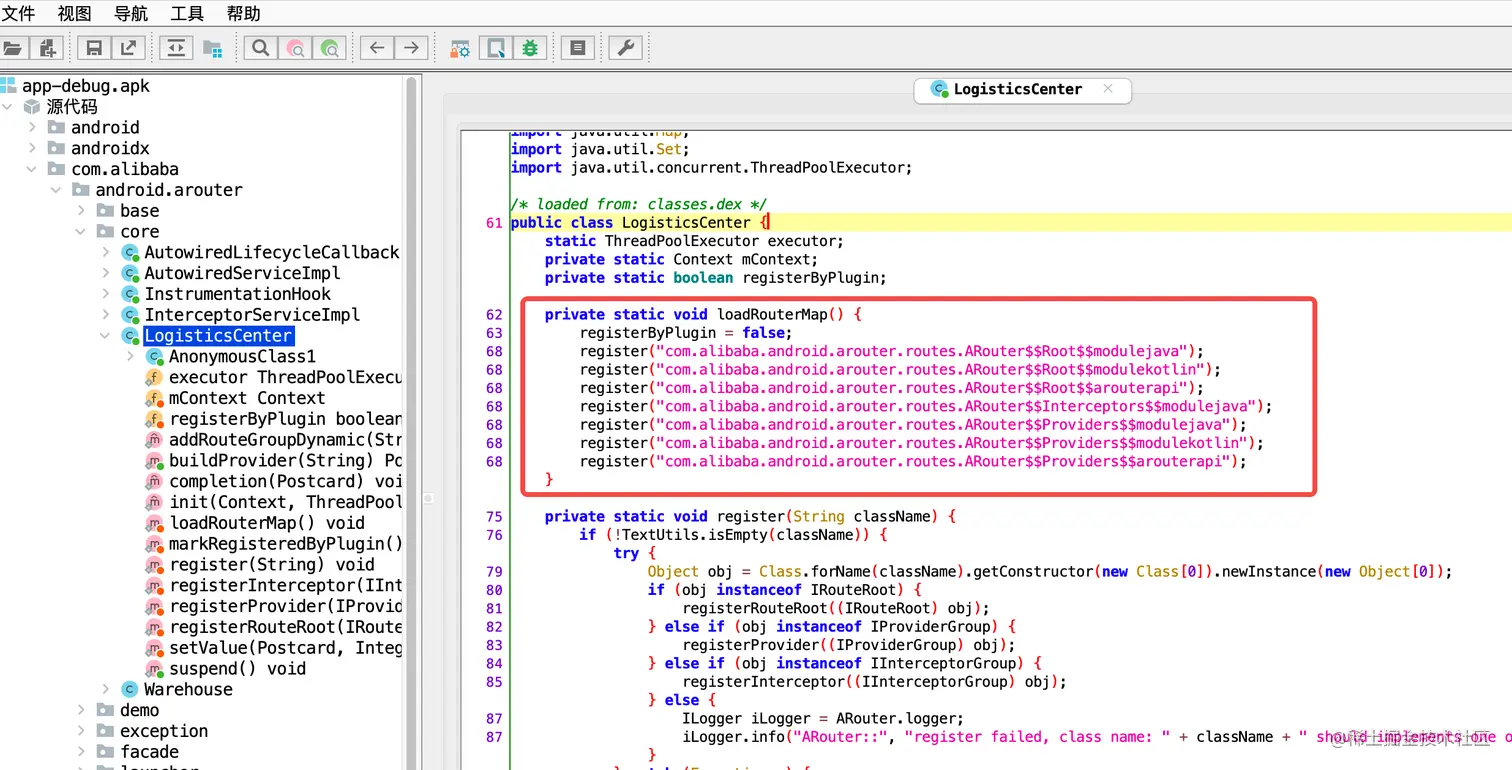

看到编译后的loadRouterMap()方法，多了几行register()方法的调用，而参数就是所有的根帮助类、拦截器帮助类、provider帮助类。

...

 //LogisticsCenter.java
...
 private static void register(String className) {
        if (!TextUtils.isEmpty(className)) {
            try {
                Class<?> clazz = Class.forName(className);
                Object obj = clazz.getConstructor().newInstance();
                if (obj instanceof IRouteRoot) {
                    registerRouteRoot((IRouteRoot) obj);
                } else if (obj instanceof IProviderGroup) {
                    registerProvider((IProviderGroup) obj);
                } else if (obj instanceof IInterceptorGroup) {
                    registerInterceptor((IInterceptorGroup) obj);
                } ...
            } ...
        }
    }
    private static void registerRouteRoot(IRouteRoot routeRoot) {
        markRegisteredByPlugin();
        if (routeRoot != null) {
            routeRoot.loadInto(Warehouse.groupsIndex);
        }
    }
    private static void registerInterceptor(IInterceptorGroup interceptorGroup) {
        markRegisteredByPlugin();
        if (interceptorGroup != null) {
            interceptorGroup.loadInto(Warehouse.interceptorsIndex);
        }
    }
    private static void registerProvider(IProviderGroup providerGroup) {
        markRegisteredByPlugin();
        if (providerGroup != null) {
            providerGroup.loadInto(Warehouse.providersIndex);
        }
    }
    private static void markRegisteredByPlugin() {
        if (!registerByPlugin) {
            registerByPlugin = true; //标记通过AGP加载成功了
        }
    }

路由信息的完善

路由元信息是如何使用的

//LogisticsCenter.java
public synchronized static void completion(Postcard postcard) {
    //完善postcard信息（目前只有path、group，还需要知道具体目的地，例如要跳转到的activity信息）
    RouteMeta routeMeta = Warehouse.routes.get(postcard.getPath());
    if (null == routeMeta) {
        //没有从Warehouse.routes获取到：要么不存在、要么还没有加载本组路由
        //先看路由仓库中是否有这个组帮助类，没就异常。（仓库里的已有 组帮助类 是谁放进仓库的呢？就是 在 ARouter.init中调用 LogisticsCenter.init的时候。它里面的 loadRouterMap() 中执行代码是 transform时收集到的 APT 生成 根帮助类 的load方法。）
        if (!Warehouse.groupsIndex.containsKey(postcard.getGroup())) {
            throw new NoRouteFoundException(TAG + "There is no route match the path [" + postcard.getPath() + "], in group [" + postcard.getGroup() + "]");
        } else {
            try {
                //这里，仓库中有这个组的帮助类，那么就可以 加载 这个组的所有路由 到内存
                addRouteGroupDynamic(postcard.getGroup(), null);
            } catch (Exception e) {
                throw new HandlerException(TAG + "Fatal exception when loading group meta. [" + e.getMessage() + "]");
            }
            //仓库有了这个组的路由信息，再重新完善
            completion(postcard);
        }
    } else {
        //有路由信息，就完善postcard
        postcard.setDestination(routeMeta.getDestination());
        postcard.setType(routeMeta.getType());
        postcard.setPriority(routeMeta.getPriority());
        postcard.setExtra(routeMeta.getExtra());
        ...
        switch (routeMeta.getType()) {
            case PROVIDER:  //provider, 获取实例
                // 要实现自IProvider
                Class<? extends IProvider> providerMeta = (Class<? extends IProvider>) routeMeta.getDestination();
                IProvider instance = Warehouse.providers.get(providerMeta);
                if (null == instance) { // 没有，就反射创建
                    IProvider provider;
                    try {
                        provider = providerMeta.getConstructor().newInstance();
                        provider.init(mContext);
                        Warehouse.providers.put(providerMeta, provider); //实例存入仓库
                        instance = provider;
                    } catch (Exception e) {...
                    }
                }
                postcard.setProvider(instance); //实例通过PostCard带出去
                postcard.greenChannel();    // Provider 不用经过拦截器
                break;
            case FRAGMENT:
                postcard.greenChannel();    // Fragment 不用经过拦截器
        }
    }
}


public synchronized static void addRouteGroupDynamic(String groupName, IRouteGroup group) {
    if (Warehouse.groupsIndex.containsKey(groupName)){//这里，仓库中 有这个组的帮助类
        //拿到这个 组帮助类，实例化，调loadInfo 把 这个组所有的路由信息加载 到 仓库中的routes。
        Warehouse.groupsIndex.get(groupName).getConstructor().newInstance().loadInto(Warehouse.routes);
        Warehouse.groupsIndex.remove(groupName);
    }...
}

尝试通过path从仓库中获取对应的路由元信息，如果没有获取到：要么不存在、要么还没有加载本组路由。
先看路由仓库中是否有这个组帮助类，没就抛出异常；有就通过addRouteGroupDynamic()加载这个组的所有路由，然后再调completion
有了path对应的路由元信息，就同步到postCard中，其中最重要的就是目标类class——routeMeta.getDestination()。并且判断如是provider就创建服务实例并存入仓库。

ARouter最为核心的内容——如何获取无直接依赖的模块的 class对象 ：

编译时ARouter根据注解 @Route 生成了各个帮助类，帮助类的loadInfo方法中包含了路由目标信息，最重要的是注解的类class，然后在ARouter初始化时根据根帮助类、provider帮助类、拦截器帮助类对仓库WareHouse的groupsIndex进行赋值（以及providersIndex、interceptorsIndex），然后在路由发起后，根据path通过WareHouse的groupsIndex 加载同组的所有路由元信息，也就是拿到了目标class。
抽象一下就是：moduleA先把目标class存入第三方仓库——ARouter的WareHouse，然后muduleB发起路由时从仓库中根据path获取目标class，ARouter就是这个仓库的管理者。就好比邮政是信件的管理者，它是两方通信者的中间人。

流程图

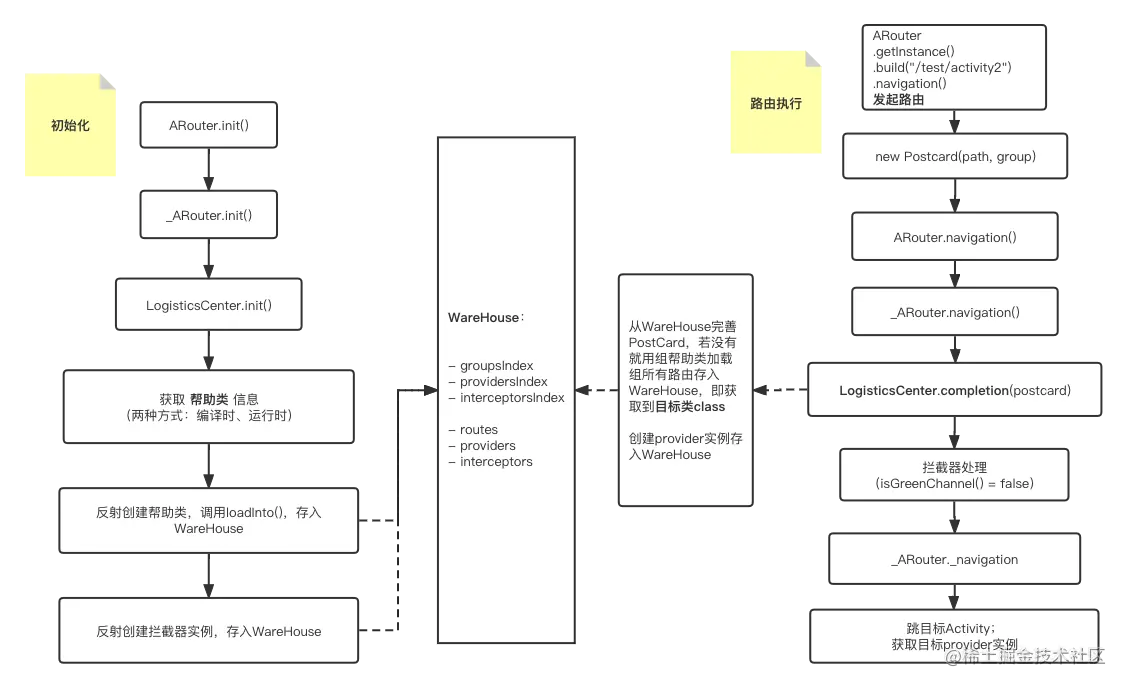

以上分析内容梳理成流程图：

总结

moduelA通过中间人ARouter把路由信息的存到仓库WareHouse；moduleB发起路由时，再通过中间人ARouter从仓库WareHouse取出路由信息，这要就实现了没有依赖的两者之间的跳转与通信。其中涉及Activity的跳转、服务provider的获取、拦截器的处理等。

其中ARouter在编译时生成的帮助类，是用于对所有使用@Route、@Interceptor注解的类信息的分组和收集，编译运行时对路由信息仓库Warehouse的填充和使用。这里涉及到的是 Annotation Process Tool（ APT）技术，即注解处理工具。

如何使用编译时生成的帮助类:除了运行时查找dex，还可以在编译时扫描帮助类信息，并且直接在物流中心LogisticsCenter loadRouterMap()方法中直接插入使用帮助类的代码，这里涉及 Android Gradle Plugin（ AGP）技术，即Android的gradle插件相关技术。

APT技术

APT介绍

APT的理解

APT(Annotation Processing Tool)，即 注解处理器，是javac中提供的 编译时扫描和处理注解的工具，它对源代码文件进行检测找出其中的注解，然后使用注解进行额外的处理。

注解就像是一个标签，有很多类型，可以贴在某些元素上面进行标记，并且标签上可以写一些信息。APT就是用来处理标签的工具，在编译开始后，可以拿到自己所关心的类型的所有标签，然后根据标签信息和被标记的元素信息，做一些事情。做那些事呢，这就看你如何写APT了，你让他干啥他就干啥，通常都是会生成一些帮助类——帮助完成你的目的的类。后面无论对这种标签的使用是增加、减少了， 每次编译都会重新走这一过程，而上一次的处理结果会被清空。

宏观上理解，APT就是javac提供给开发者在编译时处理注解的一种技术；微观上，具体到实例中就是指继承自javax.annotation.processing. AbstractProcessor 的实现类，即一个处理特定注解的处理器。（下文提到的APT都是宏观上理解，具体的处理器简称为Processor）

那不使用APT能否完成目的呢？ 也是可以的，上篇提到的帮助类，目的就是为了收集路由元信息（路由目标类class），我们如果不使用ARouter，那么就需要自己定义一个moduleA、moduelB共同依赖的muduleX，把需要进行跳转的XXXActivity这些类的class手工写代码保存到muduleX的Map中，key可以用XXXActivity的类名，value就是XXXActivity.class，这样moduleA、moduelB之间发起跳转时就通过想要跳转的Activity的类名从muduleX的Map中获取目标Activity的class，这样也是能完成无相互依赖的moduleA、moduelB之前进行页面跳转的。

而使用了APT，只要使用注解进行标记即可，无论使用者怎么标记， 每次编译时都由APT统一处理，不会出错、也不担心有遗漏。

通常用到APT技术的都是像ARouter这样的通用能力框架：

提供定义好的注解，例如@Route
提供简洁的API接口，例如ARouter.getInstance().build(“/module/1”).navigation()

这样上层业务使用极为方便，只需要使用注解进行标记，然后调用API即可。信息如何收集和存储、如何寻找和使用，框架使用者是不用关心的。

APT还有两个特点：

获取注解及生成代码都是在代码编译时候完成的，相比反射在运行时处理注解大大提高了程序性能。
注意APT并不能对源文件进行修改，只能获取注解信息和被注解对象的信息，然后做一些自定义的处理，例如生成java类。

APT的原理

在Java源码到class文件之间，需要经过 注解处理器的处理，注解处理器生成的代码也同样会经过这一过程，最终一起生成class文件。在Android中，class文件还会被打进Dex文件中，最后生成APK文件。

注解处理器的执行是在编译的初始阶段，并且会有多个processor（查看所有注册的processor：intermediates/annotation_processor_list/debug/annotationProcessors.json）。

自定义的注解处理器如何注册进去:

@AutoService(Processor.class) //把 TestProcessor注册到编译器中
@SupportedAnnotationTypes({"com.hfy.test_annotations.TestAnnotation"})//TestProcessor 要处理的注解
@SupportedSourceVersion(SourceVersion.RELEASE_8)//设置jdk环境为java8
//@SupportedOptions() //一些支持的可选配置项
public class TestProcessor extends AbstractProcessor {
    public static final String ACTIVITY = "android.app.Activity";
    //Filer 就是文件流输出路径，当我们用AbstractProcess生成一个java类的时候，我们需要保存在Filer指定的目录下
    Filer mFiler;
    //类型 相关的工具类。当process执行的时候，由于并没有加载类信息，所以java文件中的类信息都是用element来代替了。
    //类型相关的都被转化成了一个叫TypeMirror，其getKind方法返回类型信息，其中包含了基础类型以及引用类型。
    Types types;
    //Elements 获取元素信息的工具，比如说一些类信息继承关系等。
    Elements elementUtils;
    //来报告错误、警告以及提示信息
    //用来写一些信息给使用此注解库的第三方开发者的
    Messager messager;

    @Override
    public synchronized void init(ProcessingEnvironment processingEnvironment) {
        super.init(processingEnvironment);
        mFiler = processingEnv.getFiler();
        types = processingEnv.getTypeUtils();
        elementUtils = processingEnv.getElementUtils();
        messager = processingEnv.getMessager();
    }

    @Override
    public boolean process(Set<? extends TypeElement> annotations, RoundEnvironment roundEnvironment) {
        if (annotations == null || annotations.size() == 0){
            return false;
        }
        //获取所有包含 @TestAnnotation 注解的元素
        Set<? extends Element> elements = roundEnvironment.getElementsAnnotatedWith(TestAnnotation.class);

        //每个Processor的独自的逻辑，其他的写法一般都是固定的
        parseAnnotation(elements)

        return true;
    }

    //解析注解并生成java文件
    private boolean parseAnnotation(Set<? extends Element> elements) {
       ...
    }

}

上面的TestProcessor就是一个典型的注解处理器，继承自javax.annotation.processing. AbstractProcessor。注意到TestProcessor重写了init()和process()两个方法，并且添加了几个注解。

几个注解是 处理器的注册和配置 ：

使用注解 @AutoService进行注册，这样在编译这段就会执行这个处理器了。需要依赖com.google.auto.service:auto-service:1.0-rc4’ 才能使用@AutoService
使用注解 @SupportedAnnotationTypes 设置 TestProcessor 要处理的注解，要使用目标注解全类名
使用注解 @SupportedSourceVersion设置支持的Java版本、使用注解@SupportedOptions()配置一些支持的可选配置项

重写的两个方法：init()、process()是Processor的初始化和处理过程:

init() 方法是初始化处理器，每个注解处理器被初始化的时候都会被调用，通常是这里使用处理环境- ProcessingEnvironment 获取一些工具实例，如上所示是一般通用的写法：

mFiler，就是文件流输出路径，当我们用AbstractProcess生成一个java类的时候，我们需要保存在Filer指定的目录下
types，类型相关的工具类。当process执行的时候，由于并没有加载类信息，所以java文件中的类信息都是用element来代替了。类型相关的都被转化成了一个叫TypeMirror，其getKind方法返回类型信息，其中包含了基础类型以及引用类型。
elementUtils，获取元素信息的工具，比如说一些类信息继承关系等。
messager，来报告错误、警告以及提示信息，用来写一些信息给使用此注解库的第三方开发者的

process() 方法，注解处理器实际处理方法，在这里写处理注解的代码，以及生成Java文件。它有两个参数：

annotations，是@SupportedAnnotationTypes声明的注解和未被其他Processor消费的注解的子集，也就是剩下的且是本Processor关注的注解，类型是 TypeElement
roundEnvironment，有关当前和之前处理器的环境信息，可以让你查询出包含特定注解的被注解元素
返回值，true表示@SupportedAnnotationTypes中声明的注解由此 Processor 消费掉，不会传给下个Processor。注解不断向下分发，每个processor都可以决定是否消费掉自己声明的注解。

在编译流程进入Processor前，APT会对整个Java源文件进行扫描，这样就会获取到所有添加了的注解和对应被注解的类。注解和被注解的类，一起被视为一个元素，即TypeElement，就是process()方法参数annotations的数据类型。通过TypeElement，我们可以获取注解的所有信息、被注解类的所有信息，这样就可以根据这些信息来生成我们需要的帮助类了。

process()方法的实现：拿到所有关注的注解元素后，就是每个Processor的独自的逻辑——解析注解并生成需要的java文件。

ARouter的APT

ARouter工程介绍

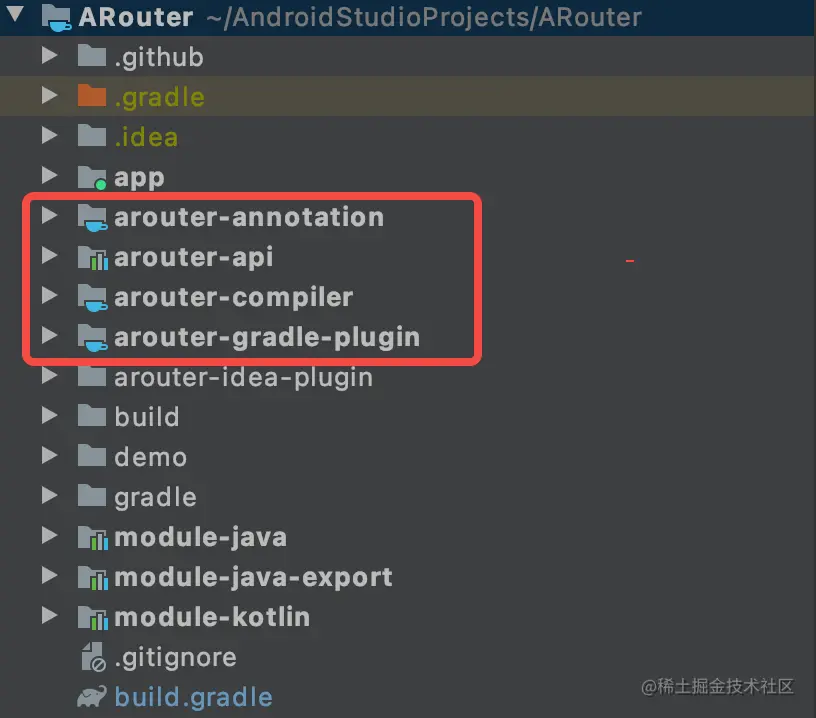

ARouter是一个典型的 APT+ AGP 框架，有4个module：

annotation，定义共业务侧使用的注解，例如@Route
api，框架的核心逻辑实现并提供便于业务侧使用的Api，即上一篇介绍的内容
compiler，定义注解处理器，用于生Java类，就是对APT的使用，即本篇的内容
gradle-plugin，定义Android Gradle 插件，用于编译时在class转为dex文件前扫描目标帮助类并进行代码注入，将在第三篇中介绍

ARouter是如何解析注解并生成帮助类的

RouteProcessor

BaseProcessor

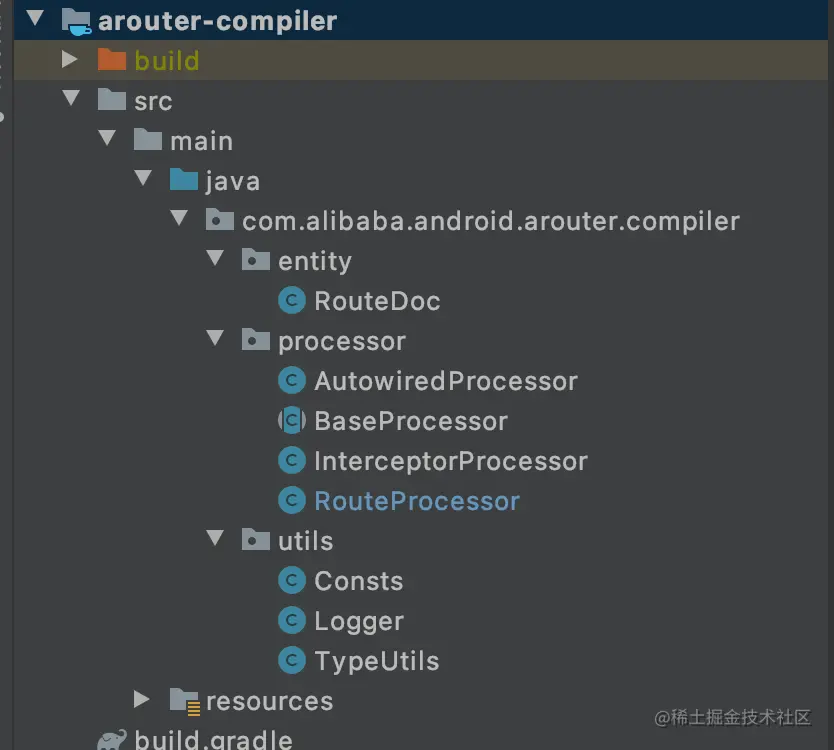

有4个Processor，其中 BaseProcessor 是直接继承自 AbstractProcessor 的，其他都是继承BaseProcessor：

RouteProcessor，处理注解@Route、@Autowired注解，用于生成路由帮助类
InterceptorProcessor，处理@Interceptor注解，用于生成拦截器帮助列
AutowiredProcessor，处理@Autowired注解，用户生成处理activity/fragment变量的帮助类

BaseProcessor：

public abstract class BaseProcessor extends AbstractProcessor {
    Filer mFiler;
    Logger logger;
    Types types;
    Elements elementUtils;
    TypeUtils typeUtils;
    //此Module的名字
    String moduleName = null;
    // 是否生成router doc
    boolean generateDoc;

    @Override
    public synchronized void init(ProcessingEnvironment processingEnv) {
        super.init(processingEnv);
        mFiler = processingEnv.getFiler();
        types = processingEnv.getTypeUtils();
        elementUtils = processingEnv.getElementUtils();
        typeUtils = new TypeUtils(types, elementUtils);
        logger = new Logger(processingEnv.getMessager());

        // 获取配置: moduleName、generateDoc
        Map<String, String> options = processingEnv.getOptions();
        if (MapUtils.isNotEmpty(options)) {
            moduleName = options.get(KEY_MODULE_NAME);
            generateDoc = VALUE_ENABLE.equals(options.get(KEY_GENERATE_DOC_NAME));
        }

        if (StringUtils.isNotEmpty(moduleName)) {
            moduleName = moduleName.replaceAll("[^0-9a-zA-Z_]+", "");
            ...
        } else {
            //没有配置 moduleName，就报错！
            logger.error(NO_MODULE_NAME_TIPS);
            throw new RuntimeException("ARouter::Compiler >>> No module name, for more information, look at gradle log.");
        }
    }
...

    //设置关注的配置项，其中KEY_MODULE_NAME就是在.gradle中配置的
    @Override
    public Set<String> getSupportedOptions() {
        return new HashSet<String>() {{
            this.add(KEY_MODULE_NAME);
            this.add(KEY_GENERATE_DOC_NAME);
        }};
    }
}

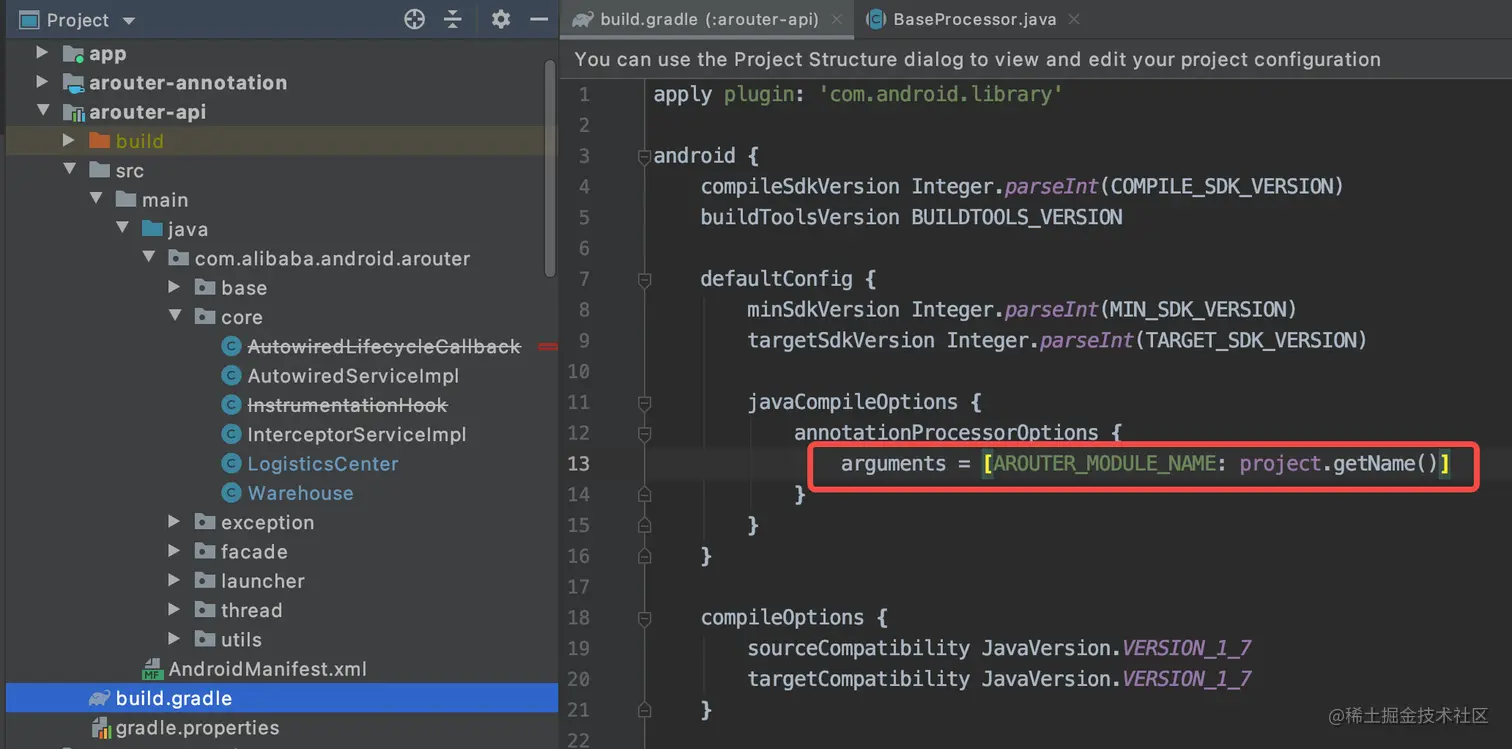

BaseProcessor主要是在init()中做了各种工具的初始化，同时获取了key为 AROUTER_MODULE_NAME 的配置项 moduleName——module名字。重写的getSupportedOptions()方法，和前面的@SupportedOptions作用是一致的。 AROUTER_MODULE_NAME 就是路由所在module的gradle文件中配置的：

拿到moduleName有什么作用呢？上一篇中提到的 根帮助类、 Provider帮助类、 拦截器帮助类 的类名就需要moduleName构成：

整体流程

@AutoService(Processor.class)
@SupportedAnnotationTypes({ANNOTATION_TYPE_ROUTE, ANNOTATION_TYPE_AUTOWIRED})
public class RouteProcessor extends BaseProcessor {
    private Map<String, Set<RouteMeta>> groupMap = new HashMap<>(); // ModuleName and routeMeta.
    private Map<String, String> rootMap = new TreeMap<>();  // Map of root metas, used for generate class file in order.

    private TypeMirror iProvider = null;
    private Writer docWriter;       // Writer used for write doc

    @Override
    public synchronized void init(ProcessingEnvironment processingEnv) {
        super.init(processingEnv);
        ...
        iProvider = elementUtils.getTypeElement(Consts.IPROVIDER).asType();
        ...
    }

    @Override
    public boolean process(Set<? extends TypeElement> annotations, RoundEnvironment roundEnv) {
        if (CollectionUtils.isNotEmpty(annotations)) {
            Set<? extends Element> routeElements = roundEnv.getElementsAnnotatedWith(Route.class);
            try {
                this.parseRoutes(routeElements);
            } catch (Exception e) {
                logger.error(e);
            }
            return true;
        }

        return false;
    }

定义了两个Map：

groupMap，此module所有路由组的信息。key为路由的group，value是此group下所有路由元信息。用于生成组帮助类
rootMap，key是group，value是组帮助类的类名，用于生成根帮助类

在init()中使用elementUtils获取了 IProvider接口的类型，用于后面判断一个类元素是否是IProvider的实现类。

在process()中获取了添加了@Route的所有Element，然后调用parseRoutes()开始解析。

核心逻辑

根帮助类的loadInfo方法体内，是用接收的map来put当前module所有路由 组帮助类的class。先创建了所有的组帮助类之后，才创建的根帮助类，并且一个module只有一个根帮助类。而组帮助类，则应该是先遍历此module所有 @Route注解类，找到相同group的路由创建组帮助类。

Java文件要如何生成呢？javepoet ：

JavaPoet是一款可以自动生成Java文件的第三方依赖
简洁易懂的API，上手快
让繁杂、重复的Java文件，自动化生成，提高工作效率，简化流程

JavaPoet的常用类：

TypeSpec，用于生成类、接口、枚举对象的类
MethodSpec，用于生成方法对象的类
ParameterSpec，用于生成参数对象的类
FieldSpec，用于配置生成成员变量的类
ClassName，通过包名和类名生成的对象，在JavaPoet中相当于为其指定Class
ParameterizedTypeName，通过MainClass和IncludeClass生成包含泛型的Class
JavaFile，控制生成的Java文件的输出的类

下面就来看**parseRoutes()**方法：

private void parseRoutes(Set<? extends Element> routeElements) throws IOException {

//------------ 一、准备工作：遍历routeElements并创建对应RouteMeta，接着按group分组后 存入groupMap ---------------

    if (CollectionUtils.isNotEmpty(routeElements)) {
        // 清空rootMap
        rootMap.clear();

        //准备好会用到的元素类型，用于后面的判断
        TypeMirror type_Activity = elementUtils.getTypeElement(ACTIVITY).asType();
        TypeMirror type_Service = elementUtils.getTypeElement(SERVICE).asType();
        TypeMirror fragmentTm = elementUtils.getTypeElement(FRAGMENT).asType();
        TypeMirror fragmentTmV4 = elementUtils.getTypeElement(Consts.FRAGMENT_V4).asType();
        // ARouter的相关接口
        TypeElement type_IRouteGroup = elementUtils.getTypeElement(IROUTE_GROUP);
        TypeElement type_IProviderGroup = elementUtils.getTypeElement(IPROVIDER_GROUP);
        ClassName routeMetaCn = ClassName.get(RouteMeta.class);
        ClassName routeTypeCn = ClassName.get(RouteType.class);

        //帮助类：就是使用javaPoet生成的所有用于 收集所有路由等信息的类。

        //创建一个参数类型：用于存所有 组帮助类class 的Map，Map<String, Class<? extends IRouteGroup>>
        ParameterizedTypeName inputMapTypeOfRoot = ParameterizedTypeName.get(
                ClassName.get(Map.class),
                ClassName.get(String.class),
                ParameterizedTypeName.get(
                        ClassName.get(Class.class),
                        WildcardTypeName.subtypeOf(ClassName.get(type_IRouteGroup))
                )
        );

        //创建一个参数类型：用于存某个分组内的所有路由，Map<String, RouteMeta>
        ParameterizedTypeName inputMapTypeOfGroup = ParameterizedTypeName.get(
                ClassName.get(Map.class),
                ClassName.get(String.class),
                ClassName.get(RouteMeta.class)
        );

        //创建输入参数的名字，也就是几种帮助类loadInto方法的参数名
        ParameterSpec rootParamSpec = ParameterSpec.builder(inputMapTypeOfRoot, "routes").build();
        ParameterSpec groupParamSpec = ParameterSpec.builder(inputMapTypeOfGroup, "atlas").build();
        ParameterSpec providerParamSpec = ParameterSpec.builder(inputMapTypeOfGroup, "providers").build();

        //创建方法builder：根帮助类loadInto方法，loadInto(Map<String, Class<? extends IRouteGroup>> routes)
        MethodSpec.Builder loadIntoMethodOfRootBuilder = MethodSpec.methodBuilder(METHOD_LOAD_INTO)
                .addAnnotation(Override.class)
                .addModifiers(PUBLIC)
                .addParameter(rootParamSpec);

        //遍历routeElements，创建对应类型的RouteMeta，并分组后存入 groupMap 中，统计后最后生成根帮助类
        for (Element element : routeElements) {
            TypeMirror tm = element.asType();
            Route route = element.getAnnotation(Route.class);
            RouteMeta routeMeta;

            //是 Activity 或者 Fragment
            if (types.isSubtype(tm, type_Activity) || types.isSubtype(tm, fragmentTm) || types.isSubtype(tm, fragmentTmV4)) {
                // 获取被@Autowired注解的变量
                Map<String, Integer> paramsType = new HashMap<>();
                Map<String, Autowired> injectConfig = new HashMap<>();
                injectParamCollector(element, paramsType, injectConfig);

                //对应类型的RouteMeta
                if (types.isSubtype(tm, type_Activity)) {
                    routeMeta = new RouteMeta(route, element, RouteType.ACTIVITY, paramsType);
                } else {
                    routeMeta = new RouteMeta(route, element, RouteType.parse(FRAGMENT), paramsType);
                }
                routeMeta.setInjectConfig(injectConfig);
            } else if (types.isSubtype(tm, iProvider)) {
                //是IProvider实现类
                routeMeta = new RouteMeta(route, element, RouteType.PROVIDER, null);
            } else if (types.isSubtype(tm, type_Service)) {
                //是Service
                routeMeta = new RouteMeta(route, element, RouteType.parse(SERVICE), null);
            } else {
                throw new RuntimeException("The @Route is marked on unsupported class, look at [" + tm.toString() + "].");
            }

            //按group分类 然后存入groupMap，一个value就是同group的所有路由
            categories(routeMeta);
        }

        //Provider帮助类的 的 loadInto 方法：loadInto(Map<String，RouteMeta> providers)
        MethodSpec.Builder loadIntoMethodOfProviderBuilder = MethodSpec.methodBuilder(METHOD_LOAD_INTO)
                .addAnnotation(Override.class)
                .addModifiers(PUBLIC)
                .addParameter(providerParamSpec);

        Map<String, List<RouteDoc>> docSource = new HashMap<>();

//------------ 二、遍历groupMap：创建 组帮助类文件 并把类名存入rootMap、构建Provider帮助类方法体语句 ---------------

        //遍历groupMap：创建 组帮助类文件 并把类名存入rootMap、构建Provider帮助类方法体语句
        for (Map.Entry<String, Set<RouteMeta>> entry : groupMap.entrySet()) {
            String groupName = entry.getKey();
            //组帮助类的 的 loadInto 方法
            MethodSpec.Builder loadIntoMethodOfGroupBuilder = MethodSpec.methodBuilder(METHOD_LOAD_INTO)
                    .addAnnotation(Override.class)
                    .addModifiers(PUBLIC)
                    .addParameter(groupParamSpec);
            ...
            Set<RouteMeta> groupData = entry.getValue(); //groupData，一个组 的所有路由

            //遍历同组路由：构建Provider帮助类loadInto方法体语句、组帮助类 的方法体语句
            for (RouteMeta routeMeta : groupData) {
                ClassName className = ClassName.get((TypeElement) routeMeta.getRawType());

                switch (routeMeta.getType()) {
                    case PROVIDER:
                        List<? extends TypeMirror> interfaces = ((TypeElement) routeMeta.getRawType()).getInterfaces();
                        for (TypeMirror tm : interfaces) {
                            if (types.isSameType(tm, iProvider)) {//直接实现自IProvider接口
                                loadIntoMethodOfProviderBuilder.addStatement(
                                        "providers.put($S, $T.build($T." + routeMeta.getType() + ", $T.class, $S, $S, null, " + routeMeta.getPriority() + ", " + routeMeta.getExtra() + "))",
                                        (routeMeta.getRawType()).toString(),
                                        routeMetaCn,
                                        routeTypeCn,
                                        className,
                                        routeMeta.getPath(),
                                        routeMeta.getGroup());
                            } else if (types.isSubtype(tm, iProvider)) {
                                // //直接实现自IProvider的子接口
                                loadIntoMethodOfProviderBuilder.addStatement(
                                        "providers.put($S, $T.build($T." + routeMeta.getType() + ", $T.class, $S, $S, null, " + routeMeta.getPriority() + ", " + routeMeta.getExtra() + "))",
                                        tm.toString(),    // So stupid, will duplicate only save class name.
                                        routeMetaCn,
                                        routeTypeCn,
                                        className,
                                        routeMeta.getPath(),
                                        routeMeta.getGroup());
                            }
                        }
                        break;
                    default:
                        break;
                }

                //参数
                ...

                //组帮助类 的方法体内的语句
                loadIntoMethodOfGroupBuilder.addStatement(
                        "atlas.put($S, $T.build($T." + routeMeta.getType() + ", $T.class, $S, $S, " + (StringUtils.isEmpty(mapBody) ? null : ("new java.util.HashMap<String, Integer>(){{" + mapBodyBuilder.toString() + "}}")) + ", " + routeMeta.getPriority() + ", " + routeMeta.getExtra() + "))",
                        routeMeta.getPath(),
                        routeMetaCn,
                        routeTypeCn,
                        className,
                        routeMeta.getPath().toLowerCase(),
                        routeMeta.getGroup().toLowerCase());
            ...
            }

            //创建 实现自IRouteGroup的 组帮助类文件（有多个，每个分组一个帮助类，每个帮助内 含有同组的activity、fragment、IProvider）
            String groupFileName = NAME_OF_GROUP + groupName;
            JavaFile.builder(PACKAGE_OF_GENERATE_FILE,
                    TypeSpec.classBuilder(groupFileName)
                            .addJavadoc(WARNING_TIPS)
                            .addSuperinterface(ClassName.get(type_IRouteGroup))
                            .addModifiers(PUBLIC)
                            .addMethod(loadIntoMethodOfGroupBuilder.build())
                            .build()
            ).build().writeTo(mFiler);

            //rootMap 存入了所有的组帮助类
            rootMap.put(groupName, groupFileName);
        }

//---------------------  三、创建根帮助类、创建Provider帮助类  ------------------------

        //遍历rootMap，创建 根帮助类 方法体语句
        if (MapUtils.isNotEmpty(rootMap)) {
            for (Map.Entry<String, String> entry : rootMap.entrySet()) {
                loadIntoMethodOfRootBuilder.addStatement("routes.put($S, $T.class)", entry.getKey(), ClassName.get(PACKAGE_OF_GENERATE_FILE, entry.getValue()));
            }
        }
        ...

        //创建 Provider帮助类 文件（只有一个，这个是包含所有服务的帮助类）
        String providerMapFileName = NAME_OF_PROVIDER + SEPARATOR + moduleName;
        JavaFile.builder(PACKAGE_OF_GENERATE_FILE,
                TypeSpec.classBuilder(providerMapFileName)
                        .addJavadoc(WARNING_TIPS)
                        .addSuperinterface(ClassName.get(type_IProviderGroup))
                        .addModifiers(PUBLIC)
                        .addMethod(loadIntoMethodOfProviderBuilder.build())
                        .build()
        ).build().writeTo(mFiler);

        //创建 根帮助类文件（只有一个）
        String rootFileName = NAME_OF_ROOT + SEPARATOR + moduleName;
        JavaFile.builder(PACKAGE_OF_GENERATE_FILE,
                TypeSpec.classBuilder(rootFileName)
                        .addJavadoc(WARNING_TIPS)
                        .addSuperinterface(ClassName.get(elementUtils.getTypeElement(ITROUTE_ROOT)))
                        .addModifiers(PUBLIC)
                        .addMethod(loadIntoMethodOfRootBuilder.build())
                        .build()
        ).build().writeTo(mFiler);

    }
}

（以上定义参数、创建方法体语句、生成Java类就是使用的javapoet相关API）

总共有三个步骤：

准备工作，遍历routeElements并创建对应RouteMeta，接着按group分组后存入 groupMap
遍历groupMap，创建组帮助类文件并把类名存入rootMap、构建Provider帮助类方法体语句
遍历rootMap生成方法体语句后创建根帮助类，创建Provider帮助类

注解的用法、Element相关知识、javapoet用法

AGP/Transform/ASM—动态代码注入

Arouter中的核心技术

Gradle

一个自动化构建框架
在Android开发中，用来编译打包输出apk，还可以用来添加三方依赖

Gradle官网中的介绍： Gradle是一种开源构建自动化工具，足够灵活，可以 构建几乎任何类型的软件。Gradle对您要构建什么或如何构建它 几乎没有任何限制。

也就是说，Gradle这个构建工具，可以被用来构建任何东西，具体如何构建也是由使用者制定。在Android领域，AndroidStudio中的项目默认会引入Gradle，就是被用来构建Android应用包——apk文件。

AndroidStudio中只有Gradle还不够，还得告诉它如何构建。Apk打包流程包括很多环节：源码文件经过JavaCompiler转为class文件、class经过dex操作变为dex文件、dex和资源等打包成apk、签名等等一系列步骤，这就需要Google使用Gradle把这些操作都串联起来。

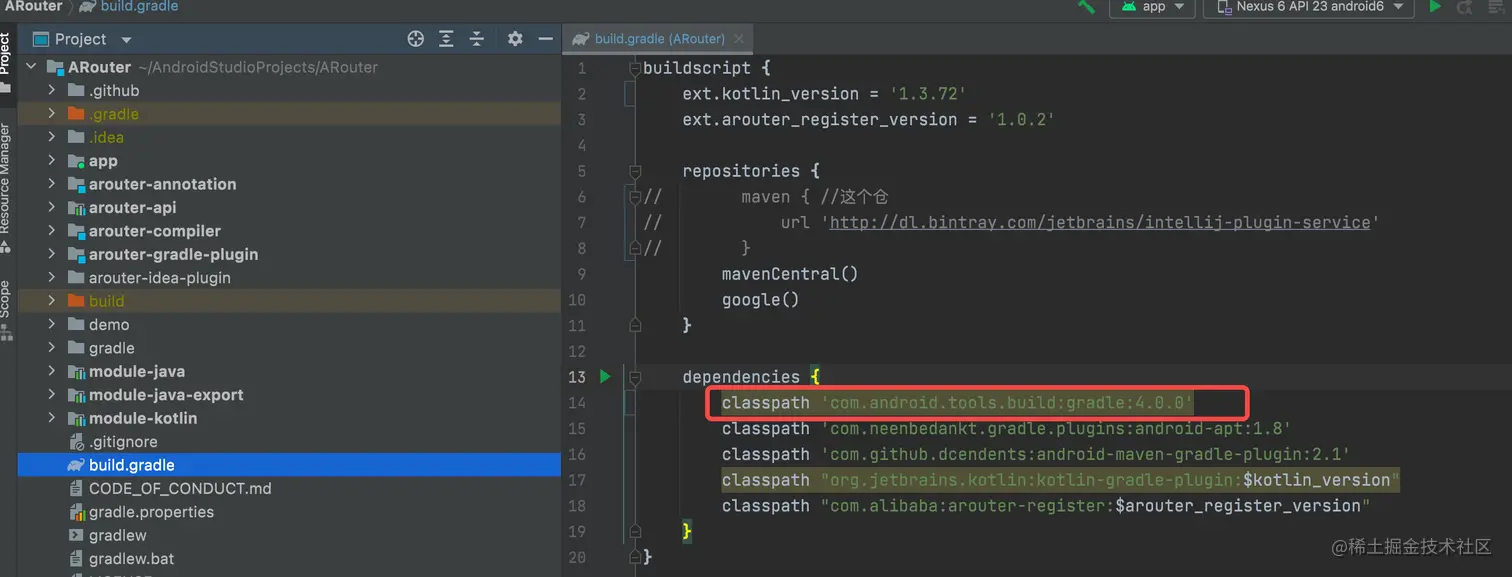

在项目根目录的build.gradle文件中的这一句，就会引入「Google使用Gradle制定的这一系列打包流程」，也就是Google自定义的各种 Gradle 的任务。每个任务负责某个具体的事情，按照依赖关系排好执行顺序，先后执行，最后输出Apk文件。

在AndroidStudio的Terminal中，输入打包命令： ./gradlew app:assembleDebug --console=plain，输出如下：

:app:preBuild UP-TO-DATE
...

:app:compileDebugJavaWithJavac
...

:app:transformClassesWithDexBuilderForDebug
...

:app:packageDebug
:app:assembleDebug

这些就是Google官方使用Gradle定义的相互有依赖关系的各种任务，这些任务执行完就完成了Apk的打包。

这些任务是如何被创建的呢？在app模块和arouter-api模块的build.gradle文件中，第一句分别是

1
2
3

//app的build.gradle
apply plugin: 'com.android.application'

1
2
3

//arouter-api的build.gradle
apply plugin: 'com.android.library'

意思是，app引入了名为 com.android.application的gradle插件、arouter-api引入的是名为 com.android.library的gradle插件。上面介绍的各种任务就是在这两种插件中创建的，引入了插件，也就引入了插件对应的任务。

定义了各种gradle任务，为啥还要定义gradle插件呢？一是可以对任务进行管理，例如排好任务的依赖和执行顺序；二是可以复用，模块引入某个插件，就拥有了对应的能力。即gradle插件就是将构建逻辑的可重用部分封装起来，可以应用到不同的项目和构建中。

gradle中，除了任务（ Task）、插件（ Plugin），还有一个概念—— Project，共同组成了gradle的核心内容：

Project：Gradle工程，Project包含一个构建脚本，通常名为 build.gradle。构建脚本为该 Project定义Task、依赖项、plugin和其他配置。一个Android工程以及每个Android module都是一个Project （都有一个build.gradle文件），一个build.gradle文件编译后就是一个Project对象
Task：Gradle任务，包含执行某些工作的逻辑，Task本身包括：
- 动作（Actions）：具体某中的操作，例如复制文件或编译源代码
- 输入（Inputs）：操作使用的值、文件、目录
- 输出（Outputs）：操作修改或生成的文件、目录
Plugin：Gradle插件，用于创建和封装Task，介入编译构建过重要达到扩展功能目的。Plugin使得相同逻辑和配置可以被多个Project复用

再来看下 Gradle的生命周期，有三个阶段：

初始化：确定哪些Project将参与构建。即读取settings.gradle文件中的include的所有模块
配置：确认参与构建的所有任务及其顺序。读取参与构建的Project的build.gradle文件，确定需要运行哪些Task以及确定Task间依赖关系和执行顺序（包含直接在build.gradle中定义的Task以及引入的Plugin中定义的Task）
执行：运行在配置阶段确定的Task，这里是真正执行所有的打包操作

以上对Gradle的基本认知非常重要，足以理解本篇内容。至于Gradle脚本编写、Task和Plugin详细用法这种固定知识点可自行到Gradle官网学习即可，这里不再搬运。

Android Gradle Plugin

AGP（Android Gradle Plugin），即 Android Gradle 插件，是Android开发中使用的Gradle插件。

上面提到的，在项目根目录的build.gradle文件中引入了 com.android.tools.build:gradle:4.0.0，也就引入了 Google官方写好的两个Gradle插件： com.android.application、 com.android.library，这两个插件内部会创建各种Task用于完成Apk编译打包流程。

Gradle就像是工厂的流水线一样，负责定义流程和规则，而具体的工作都是通过插件（及其包含的Task）实现的。如果想在流水线上增加一个操作，例如给原材料贴标签，那么就在最开头的位置增加一个贴标签的机器即可。对应的，想要在编译过程中动态插入代码，我们就需要新增一个AGP。

原本只有Google官方定义好的AGP，现在 需要做的就是自定义一个插件，并且插在编译过程中合适的位置上

Transform

搜集帮助类信息、动态注入代码， 要在编译过程的什么时机执行呢？ 这个时机要能够搜集到所有帮助类（包括依赖的三方AAR中的）并且还可以向目标文件中插入代码。

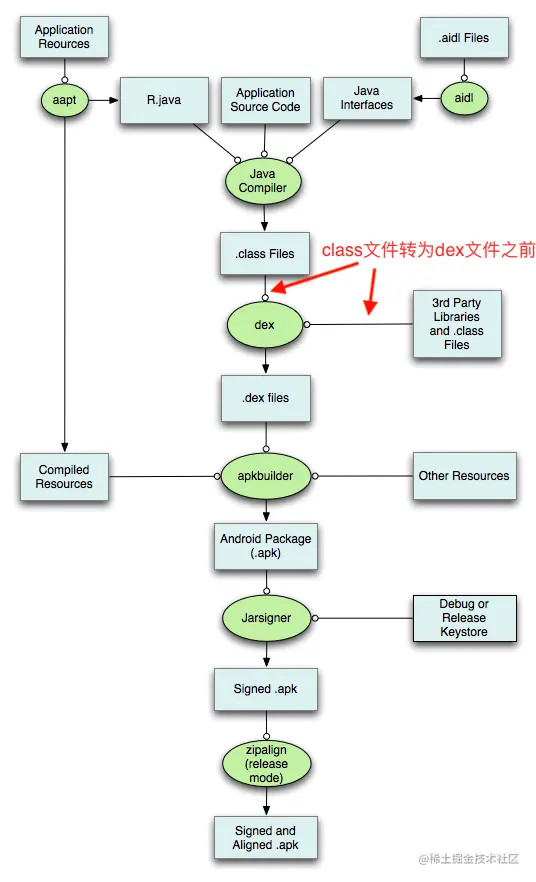

在官方定义的AGP中提供了这样一个时机，如下打包流程图中箭头位置：

在class文件转为dex文件之前，这个节点可以拿到参与构建的所有class文件，包括本项目java文件/kotln文件经javac生产的class文件和依赖的第三方库中的class文件。

代码上如何使用拿到这个时机呢？Android官方的AGP中提供了一个API—— Transform：

需要自定义Transform，在Transform的 transform方法中就可以获取到所有的class文件。

transform方法被调用的时机就是在class被打进dex文件之前
需要在创建的gradle插件中注册自定义的Transform
事实上每添加一个Transform，在Grade的配置阶段就会创建一个gradle Task

ASM

在Transform的中拿到所有class文件后， 如何识别帮助类和 LogisticsCenter 类呢？， 识别后如何在 LogisticsCenter 类中插入代码呢？ 如下图这样：

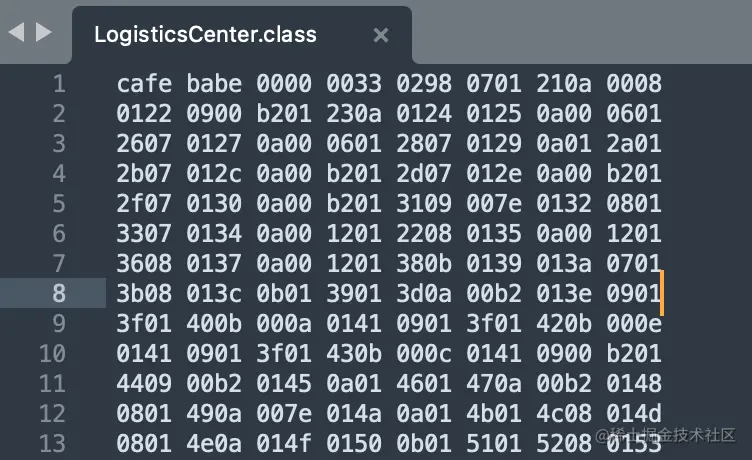

上图是class文件反编译后的样子，如果使用文本软件直接打开class文件，就是十六进制内容：

class文件又称为 字节码文件，可以使用javap命令把class文件转为大概 能看懂的字节码文件（或者直接使用AndroidStudio插件 ASM Bytecode Viewer来查看）：

在Transform的中拿到了class文件后，想要识别类信息并且还能修改内容，这个在代码上如何实现先呢？方法就是ASM。

ASM ：字节码操作框架，是一种基于java字节码层面的代码分析和修改工具，ASM的目标是生成、转换、分析已编译的java class文件，可使用ASM工具读、写、转换JVM指令集。通俗点讲就是来处理javac编译之后的class文件。

ASM通过 访问者模式依次遍历class字节码中的各个部分（属性、属性、注解等），并不断回调到上层（这有点像SAX解析xml的过程），上层可在业务关心的某个访问点，修改原有逻辑。之所以可以这么做，是因为java字节码是按照严格的JVM规范生成的二进制字节流，ASM是照这个规范对java字节码的一次解释，将晦涩难懂的字节码背后对应的JVM指令一条条的转换成ASM API。其中核心类如下：

ClassReader：用于读取已经编译好的class文件，读取到内容(属性/方法等)后会调用ClassWriter对应的方法
ClassWriter：是ClassVisitor的子类，主要负责将ClassVisitor处理好后的class转换成byte数组，有了byte数组就能通过OutputStream写入文件，也就完成了对class文件的修改
ClassVisitor：class文件访问者，可用于修改类型西，如修改类名、属性、方法，也可生成类的class文件。对于字节码文件中不同的区域有不同的Visitor：用于访问方法的 MethodVisitor、用于访问类属性的 FieldVisitor、用于访问注解的 AnnotationVisitor等
MethodVisitor：是ASM中最为重要的类，它是对帧栈中「操作数栈」进行操作的核心类，无论实现什么功能都离不开对操作数栈的操作

使用ASM识别一个类，具体怎么操作呢？

/**
 * 扫描class
 * @param inputStream class文件的输入流（从transform中获取的）
 */
static void scanClass(InputStream inputStream) {
    ClassReader cr = new ClassReader(inputStream)
    ClassWriter cw = new ClassWriter(cr, 0)
    ScanClassVisitor cv = new ScanClassVisitor(Opcodes.ASM5, cw)
    cr.accept(cv, ClassReader.EXPAND_FRAMES)
    inputStream.close()
}

static class ScanClassVisitor extends ClassVisitor {
    ...
    //该方法主要提供对java版本，类权限访问符、全限定名、泛型、父类、接口相关信息
    void visit(int version, int access, String name, String signature, String superName, String[] interfaces) {
        super.visit(version, access, name, signature, superName, interfaces)
        ...
    }
}

以上是读取/扫描 class文件的固定写法，重点是自定的ClassVisitor——ScanClassVisitor类，在它的visit()方法中可以获取到类名、类实现的接口等等。通过对比类名、接口等信息，就能确认是否是帮助类了。

使用ASM在类方法插入代码，具体怎么操作呢？

/**
 * 修改class方法
 * @param inputStream class文件的输入流（从transform中获取的）
 */
private byte[] handleClassMethod(InputStream inputStream) {
    ClassReader cr = new ClassReader(inputStream)
    ClassWriter cw = new ClassWriter(cr, 0)
    ClassVisitor cv = new MyClassVisitor(Opcodes.ASM5, cw)
    cr.accept(cv, ClassReader.EXPAND_FRAMES)
    return cw.toByteArray()//这里是
}

class MyClassVisitor extends ClassVisitor {
    ...
    @Override
    MethodVisitor visitMethod(int access, String name, String desc, String signature, String[] exceptions) {
        MethodVisitor mv = super.visitMethod(access, name, desc, signature, exceptions)
        //要插入代码的目标方法method 被访问到
        if (name == method) {
            mv = new MyMethodVisitor(Opcodes.ASM5, mv)
        }
        return mv
    }
}

class MyMethodVisitor extends MethodVisitor {
    ...
    //visitInsn，执行零操作指令，意味着操作码后无需跟任何字节的操作数，例如下面if种判断的return指令
    @Override
    void visitInsn(int opcode) {
        //确保在方法return之前插入代码
        if ((opcode >= Opcodes.IRETURN && opcode <= Opcodes.RETURN)) {
            ...//此处是需要写自己的插入代码的逻辑
        }
        super.visitInsn(opcode)//插入代码之后再走return
    }
    ...
}

MethodVisitor——MyMethodVisitor，visitInsn()方法中确保在 方法return之前插入代码。

插入代码的逻辑 ：

使用javap命令查看要插入的代码的字节码形式，然后使用ASM的API来写字节指令。
使用AndroidStudio插件 ASM Bytecode Viewer，可以帮助查看字节码， 并直接生成ASM代码。这样要插入的代码通过 AndroidStudio插件就可以直接生成ASM API代码了：

LogisticsCenter的loadRouterMap()查看字节码文件和对应的ASM字节码文件：

帮助类的搜集

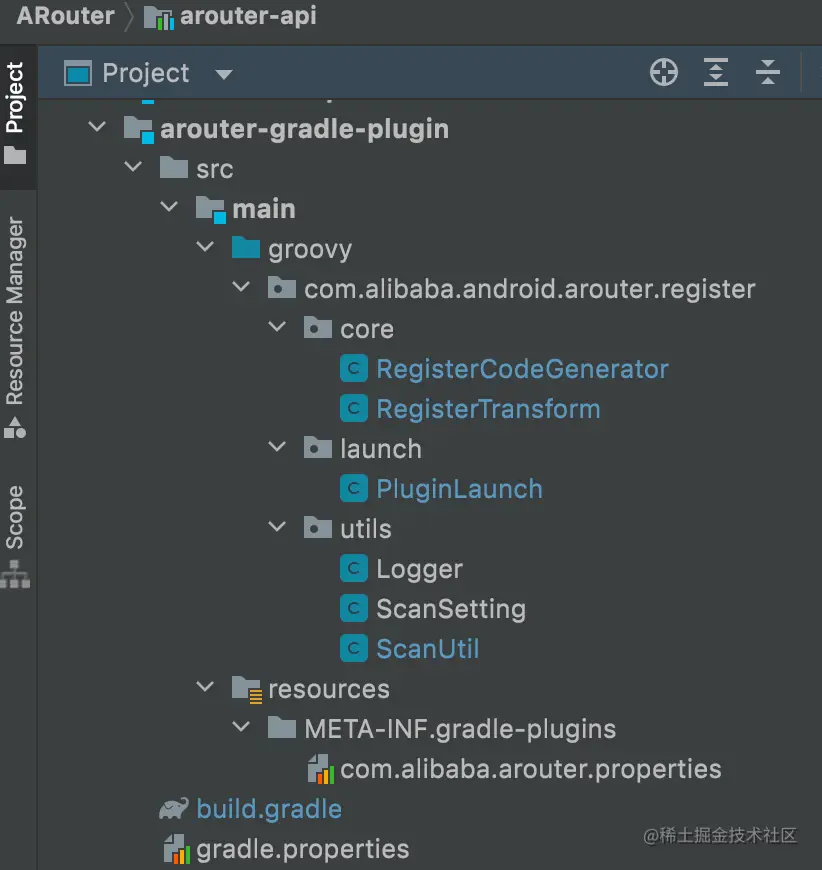

Arouter项目中，有一个Gradle插件模块，就是使用了上面那介绍的技术点来实现 帮助类的收集、 路由加载代码插入。

核心类作用如下：

PluginLaunch，自定义Gradle 插件，并注册自定义的Transform
RegisterTransform，自定义Transform，在class文件被打进dex文件之前拿到所有的class文件
ScanUtil，使用ASM对源码生产class文件和三方jar中的class文件进行扫描，找到所有帮助类
RegisterCodeGenerator，找到类 LogisticsCenter，使用ASM实现路由加载代码的插入

先来看帮助类的搜集过程：PluginLaunch

//ARouter自动注册插件
public class PluginLaunch implements Plugin<Project> {

    //apply()方法，对应着 "apply plugin:"，即在gradle的配置阶段就会执行，把RegisterTransform这个task挂接到编译流程中
    @Override
    public void apply(Project project) {
        def isApp = project.plugins.hasPlugin(AppPlugin)
        //只有application模块才需要本插件去生成注册代码
        if (isApp) {
            Logger.make(project)
            Logger.i('Project enable arouter-register plugin')

            def android = project.extensions.getByType(AppExtension)
            def transformImpl = new RegisterTransform(project)

            //要扫描的接口：根帮助类接口、拦截器帮助类接口、服务帮助类接口
            ArrayList<ScanSetting> list = new ArrayList<>(3)
            list.add(new ScanSetting('IRouteRoot'))
            list.add(new ScanSetting('IInterceptorGroup'))
            list.add(new ScanSetting('IProviderGroup'))
            RegisterTransform.registerList = list
            //注册transform
            android.registerTransform(transformImpl)
        }
    }
}

PluginLaunch，就是自定义的Gradle插件，然后注册了自定义的RegisterTransform。RegisterTransform中的registerList保存着的是各个帮助类的接口。

//1. 扫描class找到 实现了指定接口的class
//2. 生成[帮助类注册代码]插入到 LogisticsCenter
class RegisterTransform extends Transform {

    Project project
    //用于存各个帮助类接口及对应的所有帮助类
    static ArrayList<ScanSetting> registerList
    //包含LogisticsCenter.class的jar文件
    static File fileContainsInitClass;
    ...
    //transform方法，会在gradle的执行阶段执行（Transform本身会被封装在一个Task中-TransformTask）
    //执行阶段具体什么时候呢？--源码生成class文件之后，class被打进dex文件之前
    @Override
    void transform(Context context, Collection<TransformInput> inputs
                   , Collection<TransformInput> referencedInputs
                   , TransformOutputProvider outputProvider
                   , boolean isIncremental) throws IOException, TransformException, InterruptedException {
        ...
        inputs.each { TransformInput input ->
            //一、扫描全部jar（三方库中的class文件）
            input.jarInputs.each { JarInput jarInput ->
                String destName = jarInput.name
                //重命名jar文件
                def hexName = DigestUtils.md5Hex(jarInput.file.absolutePath)
                if (destName.endsWith(".jar")) {
                    destName = destName.substring(0, destName.length() - 4)
                }
                File src = jarInput.file
                File dest = outputProvider.getContentLocation(destName + "_" + hexName, jarInput.contentTypes, jarInput.scopes, Format.JAR)

                if (ScanUtil.shouldProcessPreDexJar(src.absolutePath)) {
                    //-----扫描jar以找到目标class文件 begin----
                    ScanUtil.scanJar(src, dest)
                    //-----扫描jar以找到目标class文件 end ----
                }

                FileUtils.copyFile(src, dest)
            }

            //二、扫描全部目录（源码生成的class文件）
            input.directoryInputs.each { DirectoryInput directoryInput ->
                File dest = outputProvider.getContentLocation(directoryInput.name, directoryInput.contentTypes, directoryInput.scopes, Format.DIRECTORY)

                String root = directoryInput.file.absolutePath
                if (!root.endsWith(File.separator))
                    root += File.separator
                directoryInput.file.eachFileRecurse { File file ->
                    def path = file.absolutePath.replace(root, '')
                    if (!leftSlash) {
                        path = path.replaceAll("\\", "/")
                    }

                    //-----扫描目录以找到目标包路径的class文件 begin----
                    //类是在arouter APT生成类的包，'com/alibaba/android/arouter/routes/'
                    if(file.isFile() && ScanUtil.shouldProcessClass(path)){
                        ScanUtil.scanClass(file)
                    }
                    //-----扫描目录以找到目标包路径的class文件 end----
                }

                FileUtils.copyDirectory(directoryInput.file, dest)
            }
        }

        //扫描结束，拿到生成的所有目标帮助类（APT生成的IRouteRoot、IInterceptorGroup、IProviderGroup的实现类）
        if (fileContainsInitClass) {
            registerList.each { ext ->
                Logger.i('Insert register code to file ' + fileContainsInitClass.absolutePath)

                if (ext.classList.isEmpty()) {
                    Logger.e("No class implements found for interface:" + ext.interfaceName)
                } else {
                    //在 LogisticsCenter#loadRouterMap()中插入代码
                    RegisterCodeGenerator.insertInitCodeTo(ext)
                }
            }
        }
    }
}

RegisterTransform是自定义的Transform，transform方法会在gradle的执行阶段执行——源码生成class文件之后、class被打进dex文件之前。

具体逻辑就是

扫描全部jar（三方库中的class文件）
扫描全部目录（源码生成的class文件）
拿到所有目标帮助类
在 LogisticsCenter#loadRouterMap()中插入代码

具体的扫描过程是使用ScanUtil类，插入代码是RegisterCodeGenerator类。

class ScanUtil {
    //扫描jar
    static void scanJar(File jarFile, File destFile) {
        if (jarFile) {
            def file = new JarFile(jarFile)
            Enumeration enumeration = file.entries()
            while (enumeration.hasMoreElements()) { //遍历jar里面的所有class文件
                JarEntry jarEntry = (JarEntry) enumeration.nextElement()
                String entryName = jarEntry.getName()
                if (entryName.startsWith(ScanSetting.ROUTER_CLASS_PACKAGE_NAME)) {//找到包名是'com/alibaba/android/arouter/routes/'的class
                    InputStream inputStream = file.getInputStream(jarEntry)
                    scanClass(inputStream) //也是走scanClass方法
                    inputStream.close()
                } else if (ScanSetting.GENERATE_TO_CLASS_FILE_NAME == entryName) {//LogisticsCenter，物流中心，是在jar中
                    // 记录包含 LogisticsCenter.class 的jar文件，扫描完成后会向其中插入代码
                    RegisterTransform.fileContainsInitClass = destFile
                }
            }
            file.close()
        }
    }
...

    //扫描class文件
    static void scanClass(File file) {
        scanClass(new FileInputStream(file))
    }

    //扫描class，inputStream class文件的输入流（从transform中获取的）
    static void scanClass(InputStream inputStream) {
        ClassReader cr = new ClassReader(inputStream)
        ClassWriter cw = new ClassWriter(cr, 0)
        ScanClassVisitor cv = new ScanClassVisitor(Opcodes.ASM5, cw)
        cr.accept(cv, ClassReader.EXPAND_FRAMES)
        inputStream.close()
    }

    static class ScanClassVisitor extends ClassVisitor {
        ...
        //该方法主要提供对java版本，类权限访问符、全限定名、泛型、父类、接口相关信息
        void visit(int version, int access, String name, String signature,String superName, String[] interfaces) {
            super.visit(version, access, name, signature, superName, interfaces)
            //按类实现的接口，分别存到 RegisterTransform.registerList对应ScanSetting#classList中
            RegisterTransform.registerList.each { ext ->
                if (ext.interfaceName && interfaces != null) {
                    interfaces.each { itName ->
                        if (itName == ext.interfaceName) {
                            if (!ext.classList.contains(name)) {
                                ext.classList.add(name)
                            }
                        }
                    }
                }
            }
        }
    }
}

无论是jar还是目录，都是找到包名是 com/alibaba/android/arouter/routes/的class文件，然后通过class文件的输入流，使用ASM读取class文件内容，再自定义ScanClassVisitor在visit()方法，按类实现的接口找到所有的帮助类，存到 RegisterTransform.registerList对应的ScanSetting.classList中。

动态代码注入

代码插入的过程：

class RegisterCodeGenerator {
    ...
    static void insertInitCodeTo(ScanSetting registerSetting) {
        if (registerSetting != null && !registerSetting.classList.isEmpty()) {
            RegisterCodeGenerator processor = new RegisterCodeGenerator(registerSetting)
            //包含LogisticsCenter.class的jar文件
            File file = RegisterTransform.fileContainsInitClass
            if (file.getName().endsWith('.jar'))
                processor.insertInitCodeIntoJarFile(file)
        }
    }

    //插入代码到jar
    private File insertInitCodeIntoJarFile(File jarFile) {
        if (jarFile) {
            ...
            def file = new JarFile(jarFile)
            Enumeration enumeration = file.entries()
            JarOutputStream jarOutputStream = new JarOutputStream(new FileOutputStream(optJar))

            while (enumeration.hasMoreElements()) {
                JarEntry jarEntry = (JarEntry) enumeration.nextElement()
                String entryName = jarEntry.getName()
                ZipEntry zipEntry = new ZipEntry(entryName)
                InputStream inputStream = file.getInputStream(jarEntry)
                jarOutputStream.putNextEntry(zipEntry)

                //找到类 LogisticsCenter
                if (ScanSetting.GENERATE_TO_CLASS_FILE_NAME == entryName) {
                    //拿到LogisticsCenter.class文件的输入流，开始插代码!!!
                    def bytes = referHackWhenInit(inputStream)

                    jarOutputStream.write(bytes)
                } else {
                    jarOutputStream.write(IOUtils.toByteArray(inputStream))
                }
                ...
            }
            ...
            optJar.renameTo(jarFile)
        }
        return jarFile
    }

    //使用ASM插入代码
    private byte[] referHackWhenInit(InputStream inputStream) {
        ClassReader cr = new ClassReader(inputStream)
        ClassWriter cw = new ClassWriter(cr, 0)
        ClassVisitor cv = new MyClassVisitor(Opcodes.ASM5, cw)
        cr.accept(cv, ClassReader.EXPAND_FRAMES)
        return cw.toByteArray()
    }

    class MyClassVisitor extends ClassVisitor {
        ...
        @Override
        MethodVisitor visitMethod(int access, String name, String desc, String signature, String[] exceptions) {
            MethodVisitor mv = super.visitMethod(access, name, desc, signature, exceptions)
            //找到要插入代码的方法-loadRouterMap
            if (name == ScanSetting.GENERATE_TO_METHOD_NAME) {
                mv = new RouteMethodVisitor(Opcodes.ASM5, mv)
            }
            return mv
        }
    }

    class RouteMethodVisitor extends MethodVisitor {
    ..
        @Override
        void visitInsn(int opcode) {
            //在return之前插入代码
            if ((opcode >= Opcodes.IRETURN && opcode <= Opcodes.RETURN)) {
                extension.classList.each { name ->
                    name = name.replaceAll("/", ".")//把帮助类路径中的"/"换成"."
                    mv.visitLdcInsn(name)//帮助类类名
                    //在LogisticsCenter.loadRouterMap()中添加代码：register(name)，name就是 根帮助类/拦截器帮助类/服务帮助类 类名
                    mv.visitMethodInsn(Opcodes.INVOKESTATIC
                            , ScanSetting.GENERATE_TO_CLASS_NAME
                            , ScanSetting.REGISTER_METHOD_NAME
                            , "(Ljava/lang/String;)V"
                            , false)
                }
            }
            super.visitInsn(opcode)
        }
        ...
    }
}

首先是拿到jar中LogisticsCenter.class文件的输入流
接着使用ASM自定义MyClassVisitor在visitMethod()方法中找到要插入代码的方法-loadRouterMap()
然后在自定义RouteMethodVisitor的visitInsn()方法中，确保在return之前插入代码
遍历所有帮助类，把帮助类路径中的”/“换成”.”

到这里，源码也就是梳理完了。
