View绘制流程

1. View的三大绘制流程 ⭐⭐⭐⭐⭐
2. 你知道View绘制前的准备流程吗？⭐
3. 什么是MeasureSpec？⭐⭐⭐
4. 测量模式有哪三种？⭐⭐
5. 为什么有时候getMeasuredWidth获取值为0？⭐⭐
6. 绘制的顺序是怎么样？⭐⭐

View绘制前的流程

View绘制流程就是Measure() -> Laytou() -> Draw()

• Step1：初始化PhoneWindow和WindowManager

  • Activity 是在 ActivityThread 的 performLaunchActivity 中进行创建的，并在attach()方法中创建了PhoneWindow，并初始化WindowManager。

• Step2：初始化DecorView

  • 系统执行完attach()方法后，会执行onCreate()方法，在onCreate()方法中执行setContentView()方法将布局xml文件解析为View并设置到DecorView里面的ContentViews控件。这里的源码也对应参考文档1的第2小节。

• Step3：ViewRootImpl创建和关联DecorView

  • 接着在handleResumeActivity()方法中，通过WindowManager的addView()方法将DecorView添加到WindoManager里面。通过源码分析，WindowManager的addView()方法最终通过WindowManagerGlobal的实例去addView()，在 WindowManagerGlobal()方法中，会创建一个ViewRootImpl，也就是最后会把DecorView传给了ViewRootImpl中的setView()方法。ViewRootImpl是DecorView的管理者，是WindowManager与DecorView之间的连接器。

• Step4：建立 PhoneWindow 和 WindowManagerService 之间的连接

  • WindowManagerService是所有Window窗口的管理者，负责Window的添加删除、事件派发等。每一个Activity都有一个PhoneWindow对象，操作PhoneWindow对象进行显示等操作，都需要和WindowManagerService进行交互。在上面第三步中的ViewRootImpl的setView()方法中，会执行setView()方法，会调用 requestLayout()方法，并且通过 WindowSession 的 addToDisplay()方法 与 WindowManagerService 进行交互。WindowManagerService 会为每一个 Window 关联一个 WindowStatus。到此，我们已经把DecorView加载到Window中了。

• Step5：建立与SurfaceFlinger的链接

  • SurfaceFlinger主要对图层数据进行合成，然后发送到屏幕渲染。在第4步中，WindowStatus会创建一个SurfaceSession，SurfaceSession 会在 Native 层构造一个 SurfaceComposerClient 对象，它是应用程序与 SurfaceFlinger 沟通的桥梁。

• Step6：申请Surface

  • View绘制会从ViewRoot的performTraversals()，按照Measure() -> Layout() -> Draw()经典流程完成View绘制。不过在此之前还会执行一个重要的函数relayoutWindow()。代码如下：

//frameworks/base/core/java/android/view/ViewRootImpl.java
private void performTraversals() {
    relayoutResult = relayoutWindow(params, viewVisibility, insetsPending); //1
    ...
    int childWidthMeasureSpec = getRootMeasureSpec(mWidth, lp.width);
    int childHeightMeasureSpec = getRootMeasureSpec(mHeight, lp.height);
    ...
    //执行测量流程
    performMeasure(childWidthMeasureSpec, childHeightMeasureSpec); //2
    ...
    //执行布局流程
    performLayout(lp, desiredWindowWidth, desiredWindowHeight); //3
    ...
    //执行绘制流程
    performDraw(); //4
}

调用[注释1]的relayoutWindow()方法，通过 WindowSession与WindowManagerService交互，即把Java层的Surface和Native层的Surface关联在一起。

• Step7：正式进入View绘制
  • 接下来就是正式绘制View的整体流程，即[注释2-4]三步走。绘制会根视图ViewRoot的performTraversals()方法开始，从上到下遍历整个视图树，每个ViewGroup会负责通知自己的子View进行绘制，而每个子View控件则负责绘制自己。大致的工作流程图如下：

从上面的图，可以看到有onMeasure(),onLayout(),onDraw()这三个函数，是我们在实现自定义View最常接触的三个函数，接下来以这三个函数为思路进行讲解。

View绘制 - Measure（测量）

Measure源码流程

Measure翻译过来即是“测量”的意思，在此测量的是每个控件的宽和高。在代码层面，则是给每个View的mMeasuredWidth和mMeasuredHeight变量进行赋值。在测量时遵循：

• 如果是ViewGroup，则遍历测量子View的宽高，再根据子View宽高算出自身的宽高；
• 如果是子View，则直接测量出自身宽高；

现在从[注释2]的performMeasure()方法开始：

//frameworks/base/core/java/android/view/ViewRootImpl.java
private void performMeasure(int childWidthMeasureSpec, int childHeightMeasureSpec) {
    if (mView == null) {
        return;
    }
    Trace.traceBegin(Trace.TRACE_TAG_VIEW, "measure");
    try {
        mView.measure(childWidthMeasureSpec, childHeightMeasureSpec); //5
    } finally {
        Trace.traceEnd(Trace.TRACE_TAG_VIEW);
    }
}

逻辑很清晰，可发现实际起作用的是[注释5]mView.measure()方法，

//frameworks/base/core/java/android/view/View.java
public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
    ...
    if (forceLayout || needsLayout) {
       if (cacheIndex < 0 || sIgnoreMeasureCache) {
            onMeasure(widthMeasureSpec, heightMeasureSpec); //6
        } else {
            setMeasuredDimensionRaw((int) (value >> 32), (int) value);
        }
    }
    ...
}

measure()方法使用final修饰，代表不可重写。在measure()方法中会进行一系列逻辑处理后，调用[注释6]的onMeasure()方法，真正的测量都在onMeasure()方法中实现。

//frameworks/base/core/java/android/view/View.java
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
     setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
             getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec)); //7
 }

可以看到onMeasure()方法使用protected修饰，代表我们可以重写该方法。因此如果需要实现自己的测量逻辑，只能通过子View重写onMeasure()方法，而不能重写measure()方法。onMeasure()最后调用[注释7]setMeasuredDimension()设置View的宽高信息，完成View的测量操作。

看看getDefaultSize()的源码：

public static int getDefaultSize(int size, int measureSpec) {
    int result = size;
    //通过MeasureSpec解析获取mode与size
    int specMode = MeasureSpec.getMode(measureSpec);
    int specSize = MeasureSpec.getSize(measureSpec);

    switch (specMode) {
    case MeasureSpec.UNSPECIFIED:
        result = size;
        break;
    case MeasureSpec.AT_MOST: //8
    case MeasureSpec.EXACTLY: //8
        result = specSize;
        break;
    }
    return result;
}

这是系统设置默认的尺寸，在[注释8]可以看到如果specMode是AT_MOST或者EXACTLY，则返回的就是specSize。至于 UNSPECIFIED 的情况，则会返回一个建议的最小值，这个值和子元素设置的最小值它的背景大小有关（这一段话可先看看2.2小节再回来继续看）。

从一开始执行的performMeasure()到最后设置宽高的setMeasuredDimension()方法，流程都比较清晰。并且可以发现有两个贯穿整个流程的变量，widthMeasureSpec和heightMeasureSpec，理解这两个变量才是关键。

什么是MeasureSpec

MeasureSpec是一个32位的int型数据，由两部分组成，SpecMode（测量模式，高2位） + SpecSize（测量尺寸，低30位）。将这两者打包为一个int数据可以起到节省内存的作用。有打包当然也有解包的方法：

//获取测量模式
public static int getMode(int measureSpec) {
    return (measureSpec & MODE_MASK);
}
//获取测量尺寸
public static int getSize(int measureSpec) {
    return (measureSpec & ~MODE_MASK);
}

名词解析：控件的布局参数LayoutParams是指控件设定为match_parent或者wrap_content或具体数值之中的一种。

测量模式

• EXACTLY：确定大小，父View希望子View的大小是确定的。对应LayoutParams中的match_parent和具体数值这两种模式。检测到View所需要的精确大小，这时候View的最终大小就是SpecSize所指定的值；
• AT_MOST ：最大大小，父View希望子View的大小最多是specSize指定的值。对应LayoutParams中的wrap_content。View的大小不能大于父容器的大小。
• UNSPECIFIED ：不确定大小，父View完全依据子View的设计值来决定。系统不对View进行任何限制，要多大给多大，一般用于系统内部。

具体详见2.2.2小节的图。

MeasureSpec如何确定

• DecorView：通过屏幕大小和自身布局参数LayoutParams，只要将自身大小和屏幕大小相比，设置一个不超过屏幕大小的宽高和对应测量模式即可；
• ViewGroup和View：需要通过父布局的MeasureSpec和自身的布局参数LayoutParams确定，具体如下：

ViewGroup的测量

上面说过ViewGroup需要测量其包含的子View的宽高后，根据子View宽高算出自身的宽高。所以在ViewGroup中定义了measureChildren(), measureChild(), measureChildWithMargins()方法来对子视图进行测量，measureChildren（）内部实质只是循环调用measureChild()。

//frameworks/base/core/java/android/view/ViewGroup.java
protected void measureChildren(int widthMeasureSpec, int heightMeasureSpec) {
    final int size = mChildrenCount;
    final View[] children = mChildren;
    for (int i = 0; i < size; ++i) {
        final View child = children[i];
        if ((child.mViewFlags & VISIBILITY_MASK) != GONE) {
            measureChild(child, widthMeasureSpec, heightMeasureSpec); //调用measureChild()对子View进行测量
        }
    }
}

protected void measureChild(View child, int parentWidthMeasureSpec,
        int parentHeightMeasureSpec) {
    //获取子视图的LayoutParams
    final LayoutParams lp = child.getLayoutParams();

    //通过这两个参数以及子视图本身的LayoutParams来共同决定子视图的测量规格
    final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
            mPaddingLeft + mPaddingRight, lp.width);
    final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
            mPaddingTop + mPaddingBottom, lp.height);

    //继续调用子View的measure()方法，子View的measure()中会回调子View的onMeasure()方法，并最终调用到setMeasuredDimension()来设置宽高
    child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
}

以上代码注释已经写的比较清楚了，关键看看getChildMeasureSpec()方法：

//frameworks/base/core/java/android/view/ViewGroup.java
public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
    int specMode = MeasureSpec.getMode(spec);
    int specSize = MeasureSpec.getSize(spec);

    int size = Math.max(0, specSize - padding);

    int resultSize = 0;
    int resultMode = 0;

    switch (specMode) {
    // Parent has imposed an exact size on us
    case MeasureSpec.EXACTLY:
        if (childDimension >= 0) {
            resultSize = childDimension;
            resultMode = MeasureSpec.EXACTLY;
        } else if (childDimension == LayoutParams.MATCH_PARENT) {
            // Child wants to be our size. So be it.
            resultSize = size;
            resultMode = MeasureSpec.EXACTLY;
        } else if (childDimension == LayoutParams.WRAP_CONTENT) {
            // Child wants to determine its own size. It can't be
            // bigger than us.
            resultSize = size;
            resultMode = MeasureSpec.AT_MOST;
        }
        break;

    // Parent has imposed a maximum size on us
    case MeasureSpec.AT_MOST: //a
        if (childDimension >= 0) {
            // Child wants a specific size... so be it
            resultSize = childDimension;
            resultMode = MeasureSpec.EXACTLY;
        } else if (childDimension == LayoutParams.MATCH_PARENT) {
            // Child wants to be our size, but our size is not fixed.
            // Constrain child to not be bigger than us.
            resultSize = size;
            resultMode = MeasureSpec.AT_MOST; //b
        } else if (childDimension == LayoutParams.WRAP_CONTENT) {
            // Child wants to determine its own size. It can't be
            // bigger than us.
            resultSize = size;
            resultMode = MeasureSpec.AT_MOST; //c
        }
        break;

    // Parent asked to see how big we want to be
    case MeasureSpec.UNSPECIFIED:
        if (childDimension >= 0) {
            // Child wants a specific size... let him have it
            resultSize = childDimension;
            resultMode = MeasureSpec.EXACTLY;
        } else if (childDimension == LayoutParams.MATCH_PARENT) {
            // Child wants to be our size... find out how big it should
            // be
            resultSize = 0;
            resultMode = MeasureSpec.UNSPECIFIED;
        } else if (childDimension == LayoutParams.WRAP_CONTENT) {
            // Child wants to determine its own size.... find out how
            // big it should be
            resultSize = 0;
            resultMode = MeasureSpec.UNSPECIFIED;
        }
        break;
    }
    return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
}

代码逻辑也非常清楚，首先根据父控件的specMode模式，结合子控件的布局参数LayoutParams，最后得到子控件的MeasureSpec属性。有一点需要注意，如果父控件的MeasureSpec是AT_MOST，对应[注释a]，无论子控件的布局参数是WRAP_CONTENT还是MATCH_PARENT，最终获得的子控件的specMode模式都是AT_MOST，即[注释b-c]。因此，一般的解决方法是当布局参数是WRAP_CONTENT时，在onMeasure()方法里手动指定一下默认的宽和高：

@Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
      super.onMeasure(widthMeasureSpec, heightMeasureSpec);
      int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);
      int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);
      int widthSpecSize=MeasureSpec.getSize(widthMeasureSpec);
      int heightSpecSize=MeasureSpec.getSize(heightMeasureSpec);
      if(widthSpecMode==MeasureSpec.AT_MOST&&heightSpecMode==MeasureSpec.AT_MOST){
          setMeasuredDimension(400,400);
      }else if(widthSpecMode==MeasureSpec.AT_MOST){
          setMeasuredDimension(400,heightSpecSize);
      }else if(heightSpecMode==MeasureSpec.AT_MOST){
          setMeasuredDimension(widthSpecSize,400);
      }
  }

Measure总结

• measure过程主要就是从顶层父View向子View递归调用view.measure方法进行测量（measure()中又回调onMeasure()方法）的过程;
• 如果是ViewGroup则需执行要measure()并重写onMeasure()方法，在该方法中定义自己的测量方式，接着调用maesureChildren()方法遍历测量子View的宽高，最终根据子View宽高确定自己的宽高；
• ViewGroup类提供了measureChild()，measureChildren()和measureChildWithMargins()方法，简化了父子View的尺寸计算；
• 如果是子View则调用measure() -》 onMeasure()方法完成自身的测量即可；
• View的measure()方法是final修饰的，不能重写，只能重写onMeasure()方法完成自己的测量，且重写时不建议把宽高设置为死值；
• 使用View的getMeasuredWidth()和getMeasuredHeight()方法来获取View测量的宽高，必须保证这两个方法在onMeasure流程之后被调用才能返回有效值。

流程图（摘抄于参考文档2）如下：

View绘制 - Layout（布局）

Layout源码流程

将所有的View的宽高都计算好之后，就开始将所有的View进行布局了，即在Window摆放好所有View的位置，View的布局主要是通过确定上下左右四个关键点来确定其位置。值得一说的是，测量时，先测量子View的宽高，再测量父View的宽高。但是在布局时顺序则相反，是父View先确定自身的布局，再确认子View的布局。还是从[注释3]的performLayout()方法开始看：

//frameworks/base/core/java/android/view/ViewRootImpl.java
private void performLayout(WindowManager.LayoutParams lp, int desiredWindowWidth,
         int desiredWindowHeight) {
     mLayoutRequested = false;
     mScrollMayChange = true;
     mInLayout = true;

     final View host = mView;
     if (host == null) {
         return;
     }
         Trace.traceBegin(Trace.TRACE_TAG_VIEW, "layout");
     try {
         ...
         host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight()); //9
         ...
     } finally {
         Trace.traceEnd(Trace.TRACE_TAG_VIEW);
     }
     mInLayout = false;
 }

[注释9]的host其实是View类，因此会调用View.java里面的layout()方法。

//frameworks/base/core/java/android/view/View.java
public void layout(int l, int t, int r, int b) {

    // 当前视图的四个顶点
    int oldL = mLeft;
    int oldT = mTop;
    int oldB = mBottom;
    int oldR = mRight;

    // setFrame（） / setOpticalFrame（）：确定View自身的位置
    // 即初始化四个顶点的值，然后判断当前View大小和位置是否发生了变化并返回
 boolean changed = isLayoutModeOptical(mParent) ?
            setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b); //10

    //如果视图的大小和位置发生变化，会调用onLayout（）
    if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) {
        // onLayout（）：确定该View所有的子View在父容器的位置
        onLayout(changed, l, t, r, b);      //11
        ...
    }
    ...
}

上面代码有几个函数需要了解：

• setFrame()：确定View自身位置；
• setOpticalFrame()：也是确定View自身位置，其内部也是通过调用setFrame()来实现；
• onLayout()：确认该View里面的子View在父容器的位置，用protected修饰，在View.java文件里的onLayout()只是个空函数，需要子类进行重写。

LinearLayout的onLayout()

如果当前的View是一个子View，则不需要重写onLayout()。但如果是一个ViewGroup，则先执行layout()方法 –〉setFrame()方法确定自己的位置，再通过重写onLayout()，其中的关键是循环调用child.layout()方法来确定子View在当前父容器的位置。我们看看LinearLayout的onLayout()：

//frameworks/base/core/java/android/widget/LinearLayout.java
 @Override
 protected void onLayout(boolean changed, int l, int t, int r, int b) {
     if (mOrientation == VERTICAL) {
         layoutVertical(l, t, r, b);  //如果是垂直布局，则调用layoutVertical()
     } else {
         layoutHorizontal(l, t, r, b);
     }
 }

 void layoutVertical(int left, int top, int right, int bottom) {
     final int paddingLeft = mPaddingLeft;
     int childTop;
     int childLeft;
     //计算子View个数
     final int count = getVirtualChildCount();
     ...
     for (int i = 0; i < count; i++) {
        final View child = getVirtualChildAt(i);
        if (child == null) {
            childTop += measureNullChild(i);
        } else if (child.getVisibility() != GONE) {
            final int childWidth = child.getMeasureWidth();
            final int childHeight = child.getMeasuredHeight();

            final LinearLayout.LayoutParams lp =
                    (LinearLayout.LayoutParams) child.getLayoutParams();
            ...
            if (hasDividerBeforeChildAt(i)) {
                childTop += mDividerHeight;
            }

            childTop += lp.topMargin;
            // 为子元素确定对应的位置
            setChildFrame(child, childLeft, childTop + getLocationOffset(child), childWidth, childHeight); //12
            // childTop会逐渐增大，意味着后面的子元素会被放置在靠下的位置
            childTop += childHeight + lp.bottomMargin + getNextLocationOffset(child);

            i += getChildrenSkipCount(child,i)
        }
    }
 }

 private void setChildFrame(View child, int left, int top, int width, int height) {
     child.layout(left, top, left + width, top + height); //13
 }

如果LinearLayout是垂直布局，则调用layoutVertical()。接着计算子View的个数，循环调用[注释12]的setChildFrame()方法来确定子View在父容器的位置。从[注释13]可以知道setChildFrame()方法其实就是调用子View的layout()方法。而子View会继续调用setFrame()方法确定自己的位置，在执行onLayout()方法，上面说过在View.java文件里的onLayout()只是个空函数，所以此时不会有具体实现。

Layout流程图

看看Layout的流程图加深理解(抄录于参考文档2):

View绘制 - Draw（绘制）

Draw源码流程

每个View的宽高和位置都确定好后，就开始最后的绘制了，从[注释4]performDraw()开始看：

//frameworks/base/core/java/android/view/ViewRootImpl.java
private void performDraw() {
    try {
        //执行draw()
        boolean canUseAsync = draw(fullRedrawNeeded);
    } finally {
        mIsDrawing = false;
        Trace.traceEnd(Trace.TRACE_TAG_VIEW);
    }
}

private void draw(boolean fullRedrawNeeded) {
    ...
    //执行drawSoftware()
    if (!drawSoftware(surface, mAttachInfo, xOffest, yOffset,
    scalingRequired, dirty)) {
        return;
    }
    ...
}

private boolean drawSoftware(Surface surface, AttachInfo attachInfo,
int xoff, int yoff, boolean scallingRequired, Rect dirty) {
    try {
        //最终执行了子View的draw()方法
        mView.draw(canvas);
    } finally {
        if (!attachInfo.mSetIgnoreDirtyState) {
            // Only clear the flag if it was not set during the mView.draw() call
            attachInfo.mIgnoreDirtyState = false;
        }
    }
}

Draw的步骤

通过源码可以追溯到，最终执行到了View.java里面的draw()方法。

//frameworks/base/core/java/android/view/View.java
public void draw(Canvas canvas)
{
    /*
     * Draw traversal performs several drawing steps which must be executed
     * in the appropriate order:
     *
     *      1. Draw the background
     *      2. If necessary, save the canvas' layers to prepare for fading
     *      3. Draw view's content
     *      4. Draw children
     *      5. If necessary, draw the fading edges and restore layers
     *      6. Draw decorations (scrollbars for instance)
     */

    // Step 1, draw the background, if needed
    int saveCount;

    if (!dirtyOpaque) {
        drawBackground(canvas);
    }

    // skip step 2 & 5 if possible (common case)
    final int viewFlags = mViewFlags;
    boolean horizontalEdges =(viewFlags & FADING_EDGE_HORIZONTAL) != 0;
    boolean verticalEdges =(viewFlags & FADING_EDGE_VERTICAL) != 0;
    if (!verticalEdges && !horizontalEdges) {
        // Step 3, draw the content
        if (!dirtyOpaque) onDraw(canvas);

        // Step 4, draw the children
        dispatchDraw(canvas);

        drawAutofilledHighlight(canvas);

        // Overlay is part of the content and draws beneath Foreground
        if (mOverlay != null && !mOverlay.isEmpty()) {
            mOverlay.getOverlayView().dispatchDraw(canvas);
        }

        // Step 6, draw decorations (foreground, scrollbars)
        onDrawForeground(canvas);

        // Step 7, draw the default focus highlight
        drawDefaultFocusHighlight(canvas);

        if (debugDraw()) {
            debugDrawFocus(canvas);
        }

        // we're done...
        return;
    }
}

以上的源码里的官方注释，draw()方法有以下步骤：

1. 绘制View的背景；
2. 如果有必要的话，保存画布的图层以准备fading；
3. 绘制View的内容，即执行关键函数onDraw();
4. 绘制子View；
5. 如果有必要的话，绘制View的fading边缘并恢复图层；
6. 绘制View的装饰（比如滚动条等等）
7. 绘制默认焦点高亮

无论是View还是ViewGroup，绘制的流程都是如此，还有两点需要了解：

• 在ViewGroup中，实现了dispatchDraw()方法，而子View是不需要实现该方法的；
• 自定义View时，一般需要重写onDraw()方法，以绘制自己想要的样式，自定义View可见本系列《自定义View》一文。

Draw的流程图

看看Draw()的流程图加深理解(抄录于参考文档2):

为什么view.post()能保证获取到view的宽高

public boolean post(Runnable action) {

    // 仅贴出关键代码
    // ...

    // 判断AttachInfo是否为null
    final AttachInfo attachInfo = mAttachInfo;

    // 过程1：若不为null,直接调用其内部Handler的post
    if (attachInfo != null) {

        return attachInfo.mHandler.post(action);
    }

    // 过程2：若为null，则加入当前View的等待队列
    getRunQueue().post(action);
    // getRunQueue() 返回的是 HandlerActionQueue
    // action代表传入的要执行的任务
    // 即调用了HandlerActionQueue.post() ->> 分析1
    return true;
}

• 当AttachInfo为null时，则将任务加入当前View的等待队列中
  • 将传入的任务封装成HandlerAction对象
  • 创建一个默认长度为4的 HandlerAction数组，用于保存通过post()添加的任务
  • 注此时只是保存了通过post()添加的任务，并没执行。
• 当AttachInfo不为null时，直接调用其内部Handler的post()
  • 遍历前面过程保存了通过post()添加的任务的数组，将每个任务发送到handler中等待执行。

attachInfo的赋值过程 -> dispatchAttachedToWindow()调用时机是在 View 绘制流程的开始阶段()，即 ViewRootImpl.performTraversals()

因此

1. 通过View.post()添加的任务是在View绘制任务里 - 开始绘制阶段时添加到消息队列的尾部的；
2. 所以，View.post() 添加的任务的执行是在View绘制任务后才执行，即在View绘制流程结束之后执行
3. 即View.post() 添加的任务能够保证在所有 View绘制流程结束之后才被执行，所以 执行View.post() 添加的任务时可以正确获取到 View 的宽高。

总结

• View的绘制有三大经典步骤：测量-布局-绘制，如果需要自定义View，可能需要重写onMeasure()方法，onLayout()方法，onDraw()方法；
• 测量时，先测量子View再根据子View大小，计算出父View的大小；
• 布局时，先布局好父View的位置，再布局子View的位置；
• 绘制时，先绘制背景，再绘制父View，最后绘制子View；

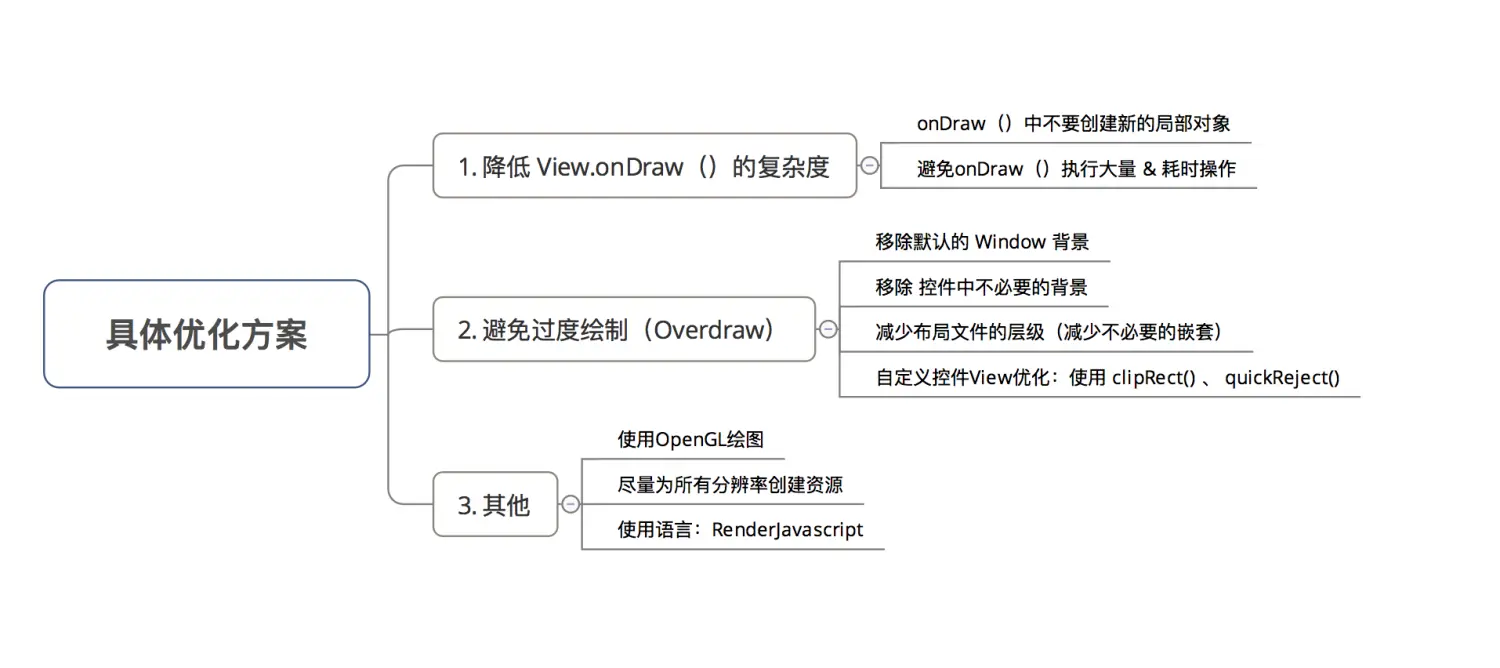

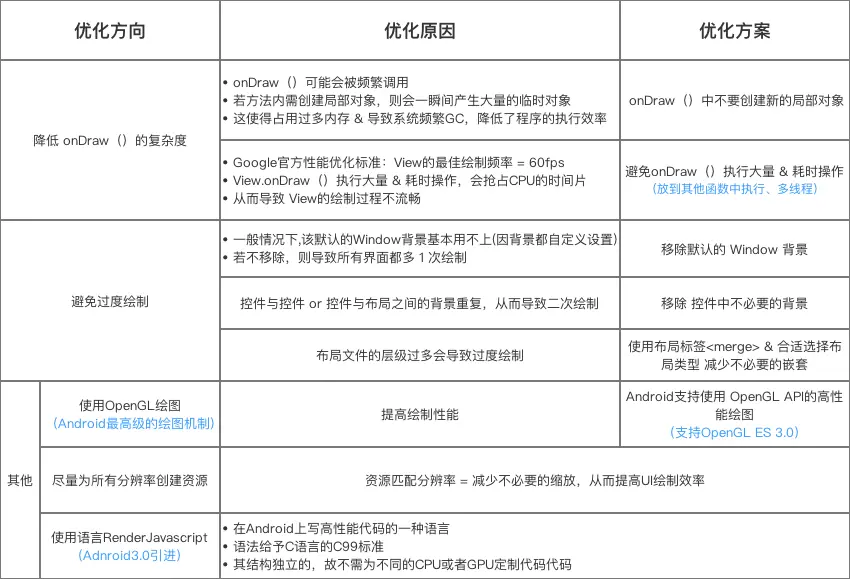

绘制优化

主要优化方向是：

• 降低View.onDraw()的复杂度
• 避免过度绘制（Overdraw）

降低View.onDraw()的复杂度

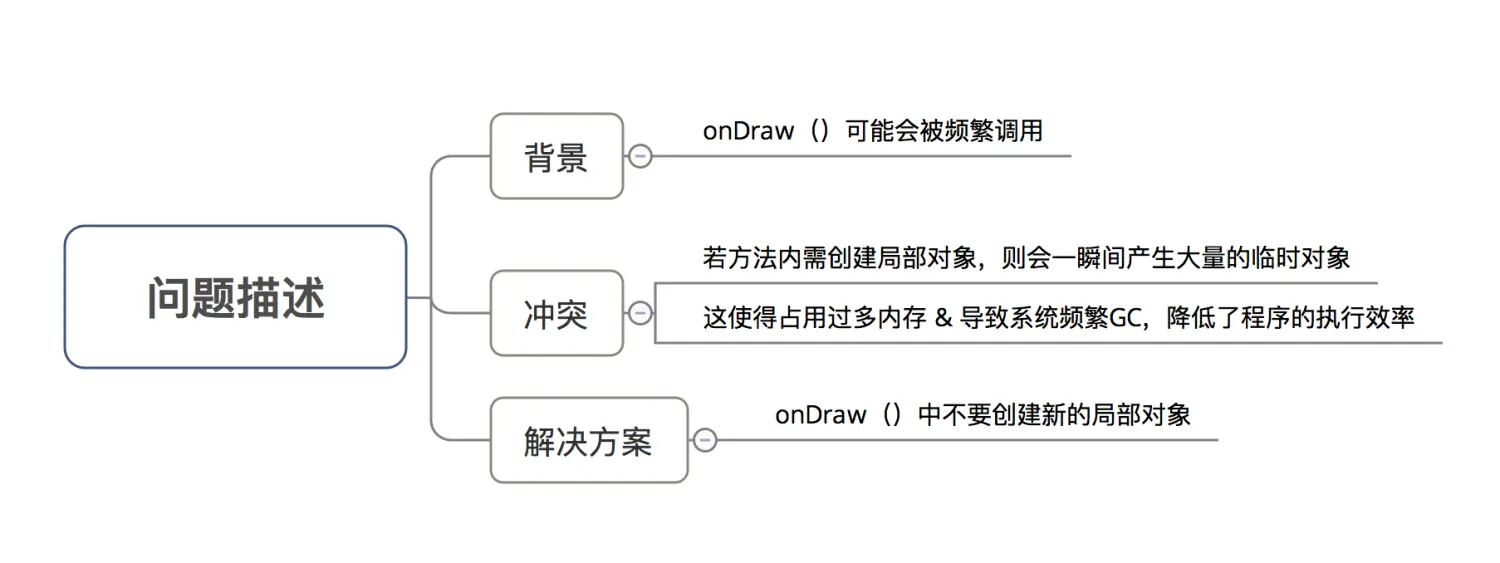

onDraw()中不要创建新的局部对象

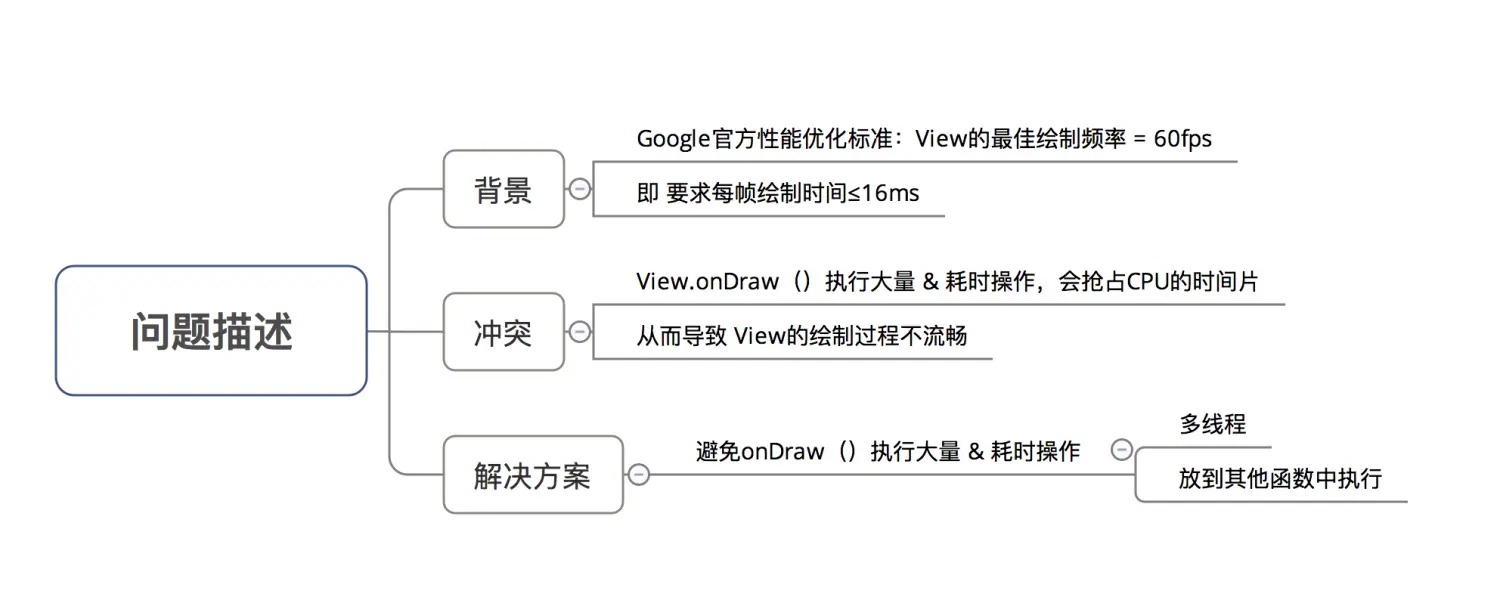

避免onDraw()执行大量 & 耗时操作

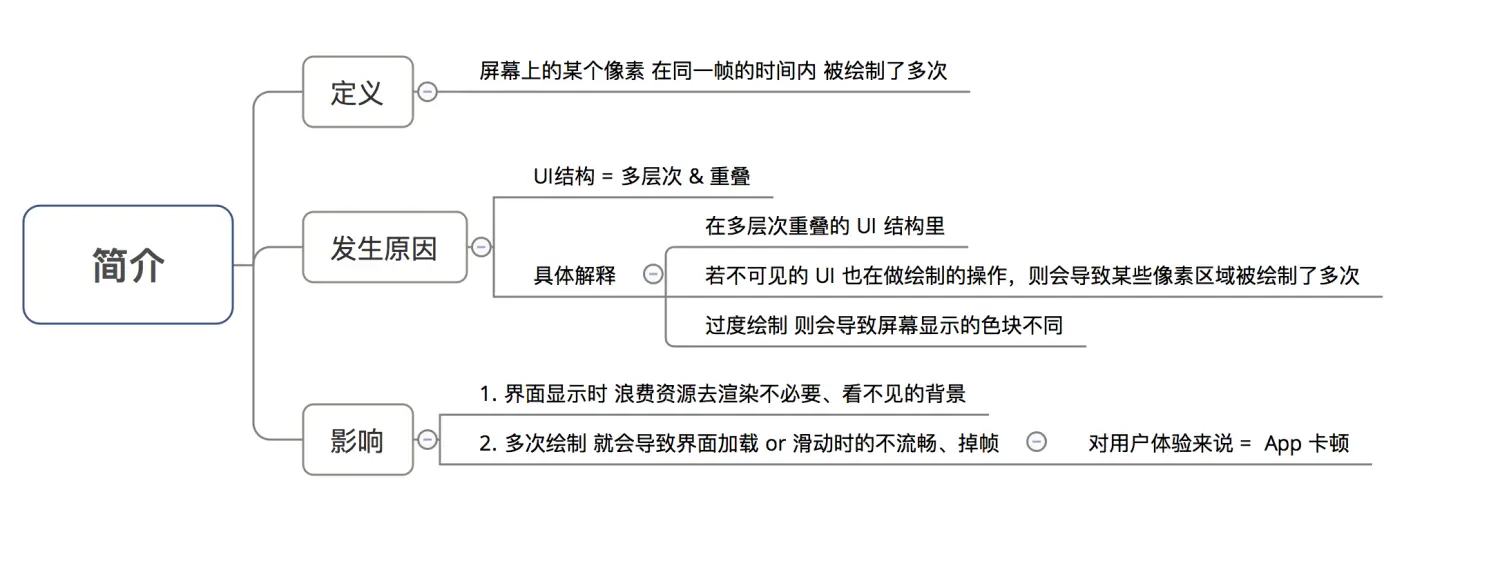

避免过度绘制（Overdraw）

过度绘制会导致屏幕显示的色块不同(背景白色+背景上绘制文字)

• 移除默认的 Window 背景
  • 一般情况下，该默认的 Window 背景基本用不上：因背景都自定义设置。若不移除，则导致所有界面都多 1 次绘制
• 移除控件中不必要的背景
  • 对于1个ViewPager + 多个 Fragment 组成的首页界面，若每个Fragment 都设有背景色，即 ViewPager 则无必要设置，可移除
• 减少布局文件的层级（嵌套）
  • 使用布局标签 <merge> & 合适选择布局类型

    // 使用说明：
    // 1. <merge>作为被引用布局A的根标签
    // 2. 当其他布局通过<include>标签引用布局A时，布局A中的<merge>标签内容（根节点）会被去掉，在<include>里存放的是布局A中的<merge>标签内容（根节点）的子标签（即子节点），以此减少布局文件的层次

    /**
    * 实例说明：在上述例子，在布局B中 通过<include>标签引用布局C
    * 此时：布局层级为 =  RelativeLayout ->> Button
    *                                  —>> RelativeLayout ->> Button
    *                                                     ->> TextView
    * 现在使用<merge>优化：将 被引用布局C根标签 的RelativeLayout 改为 <merge>
    * 在引用布局C时，布局C中的<merge>标签内容（根节点）会被去掉，在<include>里存放的是布局C中的<merge>标签内容（根节点）的子标签（即子节点）
    * 即 <include>里存放的是：<Button>、<TextView>
    * 此时布局层级为 =  RelativeLayout ->> Button
    *                                ->> Button
    *                                ->> TextView
    * 即 已去掉之前无意义、多余的<RelativeLayout>
    */

    // 被引用的公共部分：布局C = layout_c.xml
    <?xml version="1.0" encoding="utf-8"?>
    <merge xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent" >

        <Button
            android:id="@+id/button"
            android:layout_width="match_parent"
            android:layout_height="@dimen/dp_10"/>

        <TextView
            android:id="@+id/textview"
            android:layout_width="match_parent"
            android:layout_height="@dimen/dp_10"/>

    </merge>

    // 布局B：layout_b.xml
    <?xml version="1.0" encoding="utf-8"?>
    <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent" >

        <Button
            android:id="@+id/Button"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:layout_marginBottom="@dimen/dp_10" />

        <include layout="@layout/layout_c.xml" />

    </RelativeLayout>

• 自定义控件View优化
  • 使用 clipRect(): 给 Canvas 设置一个裁剪区域，只有在该区域内才会被绘制，区域之外的都不绘制
  • quickReject(): 若判断与矩形相交，则可跳过相交的区域，从而减少过度绘制
